Dettagli:
Termini di pagamento e spedizione:
|
Personalizzato: | - Sì, sì. | Servizio OEM: | - Sì, sì. |
---|---|---|---|
Stoccaggio: | - Sì, sì. | Struttura: | Doppia colonna |
Utilizzatori: | Macchine di prova universali elettroniche a controllo informatico | carico di forza massimo: | 100KN |
Evidenziare: | macchina di prova di trazione universale,Tester di tensione universale |

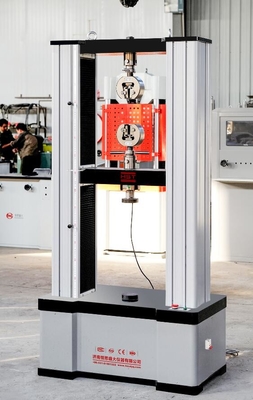

100 KN 10 TON Controllo informatico Electronic Universal Testing Machine, Universal Measuring Machine
1.Applicazione:
È applicabile a una vasta gamma di materiali per la prova di tensione, compressione, piegatura, taglio e basso ciclo.
È ampiamente utilizzato nelle industrie corrispondenti, nella ricerca e sviluppo, negli istituti di prova e nei centri di formazione, ecc.
2.Standard:
ASTM, ISO, DIN, GB e altre norme internazionali.
3- Principali parametri tecnici:
Modello | WDW-100 | WDW-100E |
Max. carico | 100 KN | |
Struttura |
Modello di piano a quattro colonne (La parte superiore è la trazione e la parte inferiore è la compressione) |
|
Metodo di controllo | Controllo automatico per computer | |
Accuratezza del carico | 1 Classe | 0.5 Classe |
Distanza di carico |
2%~100% FS (2KN~100KN) |
00,2% - 100% FS (0,20KN~100KN) |
Motore |
Taiwan TECO Servomotore CA |
Panasonic Motor, Fatto in Giappone |
Sensore |
Sensore di carico ad alta precisione, Fatto in Cina |
Sensore di importazione, Prodotto negli Stati Uniti |
Risoluzione | 1/300000 | |
Distanze di misura della deformazione | 2% ~ 100% | |
Indicazione di precisione Deformazione |
≤ ± 0,5% | |
Indicare l'errore relativo | ≤ ± 1% | |
Risoluzione sullo spostamento | 0.04um | |
Regolazione della gamma di controllo Tasso di carico |
0.005~5% FS/S | |
Controllo Precisione del controllo Tasso di carico |
Quando la velocità è < 0,05% FS/s, la precisione è entro il ± 2% del valore di impostazione; Quando la velocità è ≥ 0,005% FS/s, la precisione è entro ± 1% del valore di impostazione. |
|
Portata dell'adeguamento Tasso di deformazione |
0.005~5%FN/S | |
Accuratezza del tasso di deformazione |
velocità di prova < 0,05%FN/s, entro il ± 2% del valore prestabilito, Velocità di prova ≥ 0,05%FN/s, entro il ±0,5% del valore prestabilito. |
|
Regolazione della gamma di Tasso di spostamento |
0.05~500 mm/min (può essere personalizzato) | |
Precisione di controllo Tasso di spostamento |
Quando la velocità è < 0,5 mm/min, entro ± 1% del valore di impostazione; Quando la velocità è ≥ 0,5 mm/min, entro ± 0,5% del valore di impostazione. |
|
Portata del carico costante Deformazione e spostamento Controllo |
00,5%-100% FS | |
Accuratezza del carico costante Controllo |
Valore predefinito ≥10%FN, entro il ±0,1% del valore predefinito; Valore predefinito < 10%FN, entro il ± 1% del valore predefinito. |
|
Spazio di trazione | 700 mm (può essere personalizzato) | |
Spazio di compressione | 700 mm (può essere personalizzato) | |
Un'efficace separazione | 550 mm (può essere personalizzato) | |
Configurazione della cella di carico |
Un PC (massimo carico) più celle di carico può essere aggiunto in base alle esigenze del cliente. |
|
Estendere la configurazione |
Estensometro di grande deformazione, alto o basso camera di prova di temperatura, forno ad alta temperatura. |
|
Fornitore di energia | AC 220V±10%, 50Hz (può essere personalizzato) | |
Manicotti | ManualeAppoggio / (facoltativo: appoggio idraulico automatico) | |
Dimensione | 1000*550*2076 mm | |
Peso | 850 kg |
4Caratteristica principale dell'unità:
4.1 Adottare la struttura del pavimento,Alta rigidità, inferiore per la resistenza alla trazione, superiore per la compressione, superiore per la resistenza alla trazione,
Piu' basso per la compressione, doppio spazio.
4.2 Adottando una trasmissione a vite a sfera, senza trasmissione a distanza, assicurarsi che il controllo di precisione di
la forza di prova e la velocità di deformazione.
4.3 La piastra di protezione con meccanismo di limite utilizzato per controllare l'intervallo di movimento del raggio, al fine di evitare
il sensore danneggiato a causa della distanza di movimento è troppo grande.
4.4 La tavola, le travi mobili sono realizzate in piastre d'acciaio di alta precisione, non solo
ridurre le vibrazioni generate dalla frattura del campione, ma anche migliorare la rigidità.
4.5 Tre colonne di orientamento obbligatorio, rendono molto migliore la rigidità dell'unità principale, per ulteriormente
garantire la ripetibilità delle misurazioni.
4.6 Adottare l'installazione di un'impugnatura a bullone per facilitare la sostituzione dell'impugnatura.
4.7 Adottare un servo driver e un servo motore, con prestazioni stabili, più affidabili.
dispositivo di protezione contro la sovraccarica, la sovravolta, la sovra-velocità e la sovraccarica.
5Funzione del software:
5.1 Funzione definita: secondo i diversi tipi di utilizzatori, le diverse proprietà dei materiali,
Standard di prova, lingue diverse, programma di prova flessibile per soddisfare i requisiti di prova.
5.2 Funzione di input: prima della prova, è possibile inserire un singolo campione di input
parametro, è anche possibile batch input parametri campione, è possibile modificare i parametri campione
prima della prova, i parametri del campione possono essere modificati dopo la prova, per soddisfare pienamente le vostre
abitudini operative.
5.3 Funzioni di consultazione per l'elaborazione dei dati: funzione di consultazione dei dati completamente equipaggiata, funzione di stampa, la funzione di esportazione
funzione di garantire l'accuratezza dei dati di prova, l'affidabilità, la realizzazione e la riflessione della natura
e caratteristiche dei dati di prova dei materiali.
5.4 Funzione di analisi della curva: tutte le proprietà del materiale possono essere riflesse dalla curva dei dati, in modo che la
Una potente funzione di analisi della curva dei dati può aiutarvi a padroneggiare e comprendere meglio la
Proprietà di prova del materiale, che è il vostro miglior aiutante per analizzare il materiale.
6. Caratteristica del software:
6.1 Autonomo zero clearing: quando inizia la prova, il sistema zero clearing automatico.
6.2 calibrazione automatica: il sistema può realizzare automaticamente la precisione del valore di calibrazione.
6.3 Ritorno automatico: termine della prova, il fascio incrociato ritorna automaticamente alla posizione di partenza.
6.4 Cambiamento automatico delle marce (quando si sceglie la prova di classificazione delle marce): secondo le dimensioni del carico automaticamente
passare all'intervallo appropriato, per garantire l'accuratezza dei dati di prova.
6.5 Cambiamento automatico della velocità: la velocità di movimento del fascio trasversale può cambiare automaticamente durante il processo di prova
Secondo il programma preimpostato, può anche cambiare manualmente.
6.6 Risparmio automatico: adottando il metodo di gestione del database, i dati di prova e la curva vengono automaticamente
salvati dopo la prova.
6.7 Calcolo automatico: al termine della prova, calcolare automaticamente il modulo di elasticità, la resistenza al rendimento e il
Percentuale di allungamento della tensione, ecc. (diverso metodo di prova, diversa data di analisi), può essere automatizzato
L'analisi dei risultati di un'analisi può anche essere corretta artificialmente, migliorando la precisione dell'analisi.
6.8 Modalità di visualizzazione: visualizzazione dinamica dei dati e delle curve con il processo di prova.
6.9 Confronto dei risultati: la curva di prova multipla può utilizzare sovrapposizioni di colori diversi, riprodurre, ingrandire,
presentando il confronto di un insieme di campioni.
6.10 Scelta della curva: può scegliere tra sforzo-stressa, forza-sposta, forza-tempo, spostamento-tempo,
e altre curve da visualizzare e stampare; può passare in qualsiasi momento per osservare, ingrandire e ingrandire,
movimento orizzontale o verticale, campionamento ad alta velocità in tempo reale.
6.11 Standard di prova: integrato con circa 40 tipi di standard o metodi di prova nazionali, può soddisfare le esigenze
vari bisogni di prova dei clienti.
6.12 Rapporto di prova: in base al formato richiesto dall'utente per compilare i rapporti e può stampare i dati in blocco.
6.13 Protezione dei limiti: con funzione di protezione dei limiti a due livelli meccanica e programmabile.
6.14 Protezione da sovraccarico: quando il carico supera il file massimo del 3-5%, arresto automatico.
6.15 Altre protezioni: in caso di sovraccarico, sovra corrente, sovra tensione, spostamento della parte superiore e inferiore
funzione di protezione del limite e dell'arresto di emergenza.
