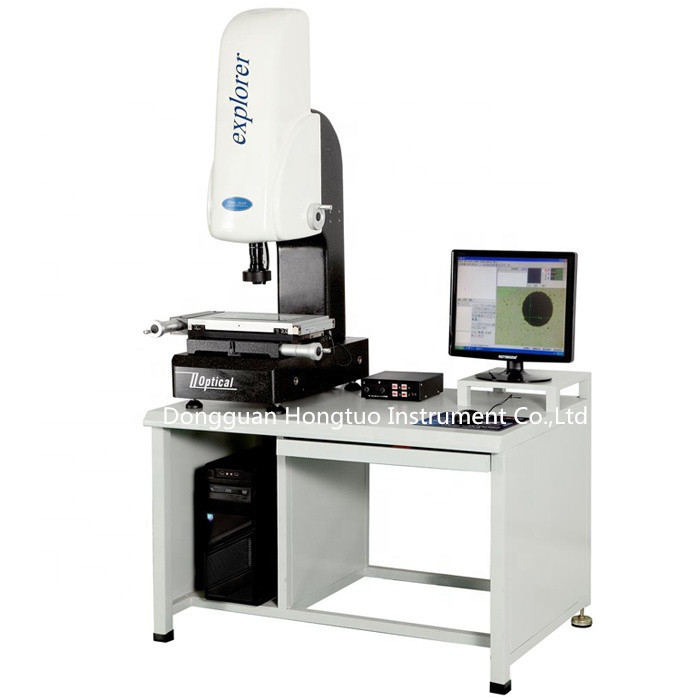

Strumenti di misura ottici ad alta precisione Sistema di misurazione manuale dell'immagine

Dettagli:

Luogo di origine:	Cina
Marca:	Dahometer
Certificazione:	ISO,SGS
Numero di modello:	DH-5040F

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	Negotiable
Imballaggi particolari:	Cassa di legno standard dell'esportazione
Tempi di consegna:	circa 7 giorni
Termini di pagamento:	D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione:	1000 set al mese

Contatto

Descrizione di prodotto dettagliata

Nome:	Strumenti di misura ottici ad alta precisione Sistema di misurazione manuale dell'immagine	Caratteristiche di prodotto::	Può abbinare l'interruttore a pedale, facile da usare in qualsiasi luogo.
Peso (kg):	500	Dimensioni (L)(L)(H):	85010501200
sistema di software:	Software di misurazione	Imballaggio:	Cassa in legno standard

Strumenti di misura ottici ad alta precisione Sistema di misurazione manuale dell'immagine

Applicazione:

Ampiamente usato in piccole parti di aeromobili, istituti di ricerca aerospaziale, parti standard aerospaziali, piccoli pezzi militari a forma speciale, istituto di metrologia, particelle conduttive, schede PCB, TP, TFT, accessori per telefoni cellulari, accessori per piatti, prodotti per stampi, strumenti, ingranaggi, hardware prodotti, terminali, viti, molle, prodotti elettronici, connettori, orologi, fili, prodotti per stampaggio, prodotti in plastica, ricambi auto, strumenti medici, istituti metrografici, università e altri campi.

Specifica:

Modello		DH-2010F	DH-3020F	DH-4030F	DH-5040F
Tavolo da lavoro	Dimensioni del tavolo in metallo (mm)	350*220	450*350	550*450	700*600
	Dimensioni del tavolo in vetro (mm)	230*130	330*230	430*330	530*430
	Corsa dell'asse X/Y (millimetro)	200*100	300*200	400*300	500*400
	Corsa dell'asse Z	Lo spazio effettivo è di 245 mm, la corsa di messa a fuoco è di 200 mm e la distanza di lavoro è di 95 mm
	Tipo di guida	Azionamento dell'asta dell'asse X/Y, azionamento dell'asse ottico dell'asse Z
Peso (kg)		170	260	300	500
Dimensioni (L)(L)(H)		5007001100	6007501100	7009001150	85010501200
Sistema di servoazionamento di misurazione		Risoluzione della scala ottica: asse X/Y/Z 0,0005 mm (0,5 um)
		Precisione di misurazione: precisione di ripetibilità ≤3um + L/200: ≤3um+L/200 (L deve essere considerata come lunghezza misurata, unità: mm)
		Il versatile processore di dati può misurare punti, linee, anelli, cerchi, angoli, ecc.
Sistema di immagini (Accessori standard)		Fotocamera: fotocamera CCD a colori SONY1 / 3".
		Ingrandimento dell'obiettivo: 0,7 ~ 4,5X WD: 95 mm
		Può abbinare obiettivo 0,5x, ingrandimento totale: 15-115x
		Può abbinare 2x obiettivi, ingrandimento totale: 60-460x
Sistema leggero		Luce di superficie e luce di proiezione, luce fredda, lunga durata, luminosità regolabile, Luce di superficie e luce di trasmissione sono utilizzate LED, Potenza: 220/110 V (AC), 50 HZ 30 W
