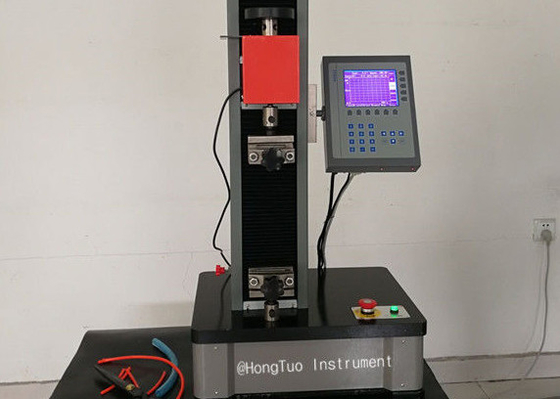

Display digitale per la prova della resistenza al pelaggio per la prova a basso ciclo

Display digitale per la prova della resistenza alla buccia, macchina per la prova della resistenza alla buccia del materiale

1Applicazione:

È applicabile a una vasta gamma di materiali per tensione, compressione, piegatura, taglio e test a basso ciclo.È ampiamente utilizzato nelle industrie corrispondenti, ricerca e sviluppo, istituti di sperimentazione e centri di formazione ecc.

2- Standard:

ASTM, ISO, DIN, GB e altre norme internazionali.

3- Principali parametri tecnici:

4Caratteristica principale dell'unità:

4.1 Adottare una struttura a colonna singola, inferiore per la trazione, superiore per la compressione, doppio spazio.
4.2 Adottando un'azionamento a vite a sfera, realizzare una trasmissione senza spazio libero, assicurare il controllo preciso della forza di prova e della velocità di deformazione.
4.3 L'encoder fotoelettrico è il sensore di spostamento, con elevata risoluzione e forte capacità anti-interferenza.
4.4 La piastra di schermo con meccanismo di limite utilizzata per controllare il raggio di movimento del fascio, al fine di evitare danni al sensore dovuti alla distanza di movimento è troppo grande.
4.5 La tavola con travi mobili è realizzata in lamiera di acciaio di alta precisione di alta qualità, non solo riduce le vibrazioni generate dalla frattura del campione, ma migliora anche la rigidità.
4.6 La coda del motore è rivolta verso l'alto, sopra la superficie di lavoro, questo disegno riduce lo spazio dell'unità principale, rendendo l'intera macchina più coordinata,e più facile per diffondere il calore generato dalla rotazione del motore, estendere la vita dei componenti elettrici.
4.7 tre colonne di orientamento obbligatorio, migliorano notevolmente la rigidità dell'unità principale, per garantire ulteriormente la ripetibilità delle misurazioni.
4.8 Adottare l'installazione di un'impugnatura a bullone per facilitare la sostituzione dell'impugnatura.

5. Caratteristica della funzione:

5.1 Calibrazione automatica: il sistema può realizzare automaticamente l'accuratezza del valore di calibrazione.

5.2 Dopo la rottura del campione, arresto automatico.

5.3 Visualizzazione automatica: durante l'intero processo di prova, il display LCD mostra in tempo reale la forza di prova, il valore di picco, lo spostamento, la velocità di prova e la curva forza-tempo di prova;curva di spinta di prova.

5.4 Ritorno automatico: ritorno automatico del fascio alla posizione iniziale al termine della prova.

5.5 Giudizio di rottura: campione dopo rottura, arresto automatico del movimento del fascio.

5.6 Protezione limitante: controllo di programma e protezione limitante meccanica.

5.7 Protezione da sovraccarico: quando più del 3 ~ 5% del carico nominale del dispositivo interrompe automaticamente il funzionamento.

5.8 Calcolo automatico: area di calcolo automatico dopo il diametro del campione di ingresso (torto); larghezza, spessore (piatto), calibro del campione ecc.

6. Configurazioni:

6.1 Unità principale ad alta resistenza

6.2 Sistema di decelerazione sincrona ad arco ad alta precisione

6.3 Vattone a sfera di alta precisione

6.4 Motore e sistema di controllo (opzionale Panasonic)

6.5 Sensore di carico ad alta precisione (CELTRON opzionale)

6.6 codificatore fotoelettrico ad alta precisione

6.7 Fabbricazione per la trazione -------------------------------------------------------------------------------------------------------------1 abito

6.8 Fabbricazione di compressione -------------------------------------------------------------------------------------1 abito

6.9 Set di controller LCD

6.10 Stampa (facoltativo)
