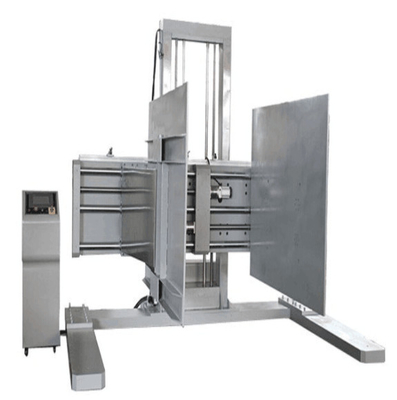

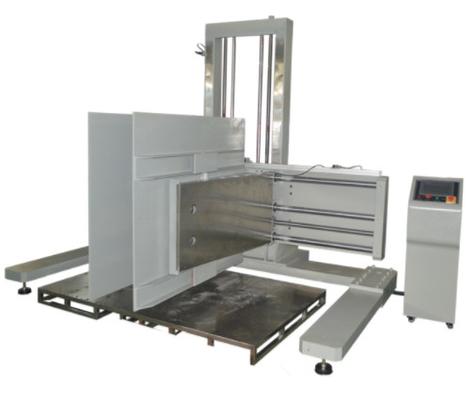

Attrezzatura per la prova della forza di presa/testatore della forza di presa per il trasporto

Testatore di forza della pinza della scatola di cartone / contatore / macchina di prova / attrezzatura / strumento per l'imballaggio

La macchina di prova anti-pignonaggio dell'imballaggio viene utilizzata per simulare l'impatto della forza di fissaggio dei due compensati sul pacco e sul carico durante il carico e lo scarico del pacco.La valutazione della resistenza di chiusura dell'imballaggio è applicabile all'imballaggio degli utensili da cucina, mobili, elettrodomestici, giocattoli e altri prodotti.

Standard di progettazione:

ASTM D6055, US SEARS Enterprise Standard, o requisiti non standard specifici per l'utente


Principali parametri tecnici:

• Il compensato è in grado di realizzare le azioni di chiusura, apertura, sollevamento, caduta e altre azioni e cicli;
• Equipaggiati con sensore di forza e display digitale per calibrare la forza di chiusura;
• Forza di fissaggio: 10-2000 kg facoltativo;
• accuratezza del sensore: 1/20000, accuratezza di misura 1%;
• Lo spostamento di sollevamento: 0-1200MM
• Lo spostamento di chiusura: 100-2000 mm, precisione dello spostamento di chiusura: ± 0,5 mm;
• Velocità di prova di fissaggio: 12,7 M/min (regolabile)
• dimensioni della piastra di fissaggio: 1200 × 1200 mm;
• Spazio di fissaggio: massimo W1200 × D1200 × H1200 mm;
• Spazio di fissaggio: minimo W400 × D1200 × H1200mm;
• velocità di fissaggio: 5 ~ 50 mm/min regolabile;
• Spazio di sollevamento: 100 ~ 600 mm regolabile, può anche essere in base alle esigenze dell'utente;
• Disegno: 3810 × D1900 × H2100mm
• Peso: circa 780 kg;
• alimentazione elettrica: 380V/50Hz;
• Controllo:Utilizzando il controllo di programmazione PLC, comodo funzionamento, prestazioni stabili
• Unità di potenza: Kgf/N/Lbf
• Controller di potenza: il display LCD mostra il valore massimo della forza di rottura
• Modalità di arresto automatico: arresto con impostazione del limite superiore e inferiore;
• Velocità di prova di fissaggio: 12,7 M/min (regolabile)
• Modalità di trasmissione: servomotore
• Dispositivo di protezione: protezione contro le perdite, dispositivo di limitazione di percorrenza;
• Sensori in compensato: quattro

Struttura e principio di funzionamento

1) Piastra inferiore:

La piastra inferiore adotta le parti di saldatura, con elevata rigidità e resistenza, e la superficie di installazione viene trattata dopo il trattamento di invecchiamento;

Dimensioni di prova della piastra inferiore: 2,5 m di lunghezza x 2,0 m di larghezza, sono presenti linee di avvertimento intorno e al centro, la linea centrale è la linea di riferimento del test allo stesso tempo,il centro del campione di prova per questa linea al momento della prova, e la gente non può stare sul piatto inferiore.

2) Il fascio di trasmissione

Nel braccio trasversale della trasmissione, i servomotori del braccio di fissaggio sinistro e destro guidano la vite per muoversi allo stesso tempo (la velocità è regolabile).Il campione fissato raggiunge la forza impostata ed è fermato dal sensore di pressione integrato del braccio della pinza.

3) Servosistema:

Quando la forza di fissaggio dei due bracci del braccio trasversale della trasmissione raggiunge e si ferma, la stazione di controllo servo controlla il servo per eseguire le azioni di sollevamento, arresto,e cadendo attraverso la catena di trasmissione braccio croce, e la persona non può stare in piedi su entrambi i lati durante il test.

4) Sistema di controllo elettrico:

5) L'intera macchina adotta il controllo PLC per realizzare il controllo efficace di ogni azione della stazione.

6) L'intera macchina è dotata di un armadietto di controllo per regolare la forza di fissaggio, la velocità di fissaggio e il sollevamento e la fermata.La modalità di prova manuale o automatica può essere selezionata sul pannello del dispositivo di controlloDurante la prova manuale, varie azioni possono essere controllate manualmente. , per ottenere un funzionamento coerente di ciascuna azione, garantire una produzione sicura e eseguire secondo il ritmo

7) Il pannello del pannello di controllo è dotato di un pulsante di arresto di emergenza.

8) Per garantire il funzionamento affidabile dell'intera macchina, i componenti principali sono di marca importata.
