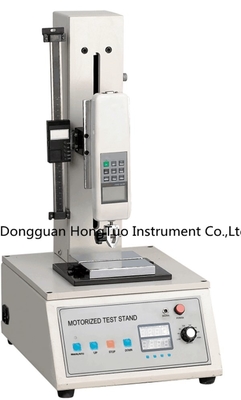

Macchina di prova della forza di trazione elettrica verticale / macchina di prova della tensione e della pressione

Macchina elettrica per la prova di forza di trazione/spinta / macchina per la prova di tensione/pressione

I Funzione

AEL Single-column Vertical Machine è una piattaforma di prova del carico di forza appositamente adattata per la misurazione della forza della serie HF e NK.ampia portata applicabile e convenienza, nonché regolazione della velocità senza passaggio, manuale (punto) e controllo automatico delle funzioni di commutazione. applicabile per prove di carico di forza, inserimento e ritiro,distruzione in industrie come la gomma e la plastica, industria leggera-tessile, porte e finestre da costruzione, materiali compositi, fili e cavi elettrici, parti e accessori per automobili, macchine elettriche, istituti di ricerca scientifica, ecc.

II Caratteristiche

1Carico elettrico, regolazione della velocità senza passaggio, trasmissione

2Struttura compatta, guida stabile

3,Semplice funzionamento, utilizzabile con vari tipi di clip

Ⅲ Specifiche e parametri

• carico massimo: 500N
• Viaggio effettivo: 200 mm
• Velocità di prova: 25-280 mm/min (scelta dal cliente)
• tensione di funzionamento: 110-220V
• Dimensioni di contorno: 400x320x620 mm
• Peso netto: 30-40 kg

IV Metodo di installazione del manometro di misura della forza

Tipo di sensore integrato: inserire la vite 4-M6 nei fori del blocco fisso 4-φ6.2, invaginare rispettivamente 1 guarnizione nella direzione del filo,e avvitare strettamente con filo 4-M6 sulla scheda di installazione del manometro di forza, i fori di installazione del manometro di forza sul quadro di installazione sono suddivisi in due gruppi, gruppo 30x145 e gruppo 40x90, che possono essere determinati dagli utenti in base alle esigenze.

V Utilizzazione del pannello di controllo

1. interruttore di alimentazione: quando il pulsante è premuto, la corrente è accesa, quando il pulsante è premuto di nuovo, la corrente è spenta.

2. regolazione della velocità: a causa della differenza tra gli oggetti sottoposti a prova e le esigenze dell'utente, la velocità di movimento è di 20~200 mm/min quando il pulsante di rotazione del regolatore di velocità è regolato.

VI Controllo delle funzioni

Manuale/Automatica: quando il pulsante di svolta è girato in manuale, se è necessario spostare i portatori, è premuto il tasto di sollevamento o di abbassamento, se il tasto è spento, il movimento si ferma.Quando il pulsante di accensione è girato su Automazione, se è necessario spostare i portatori, premere direttamente il tasto di sollevamento o di abbassamento.

ⅦAdattamento al viaggio

Ci sono due viti sul lato posteriore della colonna verticale, sciogliere la vite con chiave Hex standard e regolare alla posizione corretta, e controllo blocco di scivolo, quindi il requisito è soddisfatto.

VIII Utilizzo del contatore

La parte superiore del contatore è un display digitale per la registrazione dei tempi di prova, ci sono 4 pulsanti preimpostati nella parte inferiore, sono a una cifra, a dieci cifre, a cento cifre e a mille cifre,il che significa che la portata preimpostata è entro 0~9999. Per esempio: l'utente prova continuamente un prodotto, i tempi di prova sono 9999, quindi è necessario regolare i 4 pulsanti per visualizzare 9999, e premere il pulsante Manuale/Automazione, quindi 9999 volte possono essere testati,poi si fermano automaticamente dopo che le 9999 volte sono state completateSe è necessario eseguire il test, premere il pulsante Stop.
