Macchine di prova per tubi in PE Macchina di prova di pressione idrostatica e scoppio 110 Serbatoio dell'acqua

Macchine di prova per tubi in PE Macchina di prova di pressione idrostatica e rottura

Introduzione

La macchina è progettata e prodotta secondo GB/T6111Tubi termoplastici per il trasporto di fluidi ---- Resistenza alla pressione interna ---- Metodo di provae GB/T15560SMetodo di prova standard per il cedimento idraulico a breve termine e la resistenza alla pressione interna costante dei tubi in plastica per il trasporto di fluidi. È adatta per determinare il tempo di rottura resistente alla pressione o il valore massimo di pressione di esplosione istantanea di tubi termoplastici e tubi compositi (come PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U e PVC-C) sotto pressione interna e temperatura costanti a lungo termine. È indispensabile per i produttori di tubi in plastica e gli istituti di prova.

La macchina soddisfa i seguenti standard:

GB/T6111-2018 Metodo di prova per la resistenza alla pressione interna di tubi termoplastici per il trasporto di liquidi

GB/T15560-95 Metodi di prova per cedimento idraulico istantaneo e resistenza alla pressione di tubi in plastica per il trasporto di fluidi

GB/T18742.1 Sistemi di tubazioni in polipropilene per acqua calda e fredda

installazione — Parte 1: Generale

GB/T18742.2 Sistemi di tubazioni in polipropilene per acqua calda e fredda

installazione — Parte 2: Tubi

GB/T18742.3 Sistemi di tubazioni in polipropilene per acqua calda e fredda

installazione — Parte 3: Raccordi

GB/T13663 Tubi in polipropilene per approvvigionamento idrico

GB/T15558.1 Tubi in polietilene (PE) interrati per l'approvvigionamento di

gas combustibili

GB/T15558.2 Raccordi in polietilene (PE) interrati per l'approvvigionamento di

gas combustibili

GB/T18992.1 Sistemi di tubazioni in polietilene reticolato (PE-X) per acqua calda

e fredda — Parte 1: Generale

GB/T18992.2 Sistemi di tubazioni in polietilene reticolato (PE-X) per acqua calda

e fredda — Parte 2: tubi

GB/T10002.1 Tubo in cloruro di polivinile non plastificato (PVC-U) per approvvigionamento idrico

GB/T10002.2 Raccordo in cloruro di polivinile non plastificato (PVC-U) per approvvigionamento idrico

GB/T18993.1 Sistema di tubazioni in polietilene clorurato (PVC) per installazioni di acqua calda

e fredda — Parte 1: Generale

GB/T18993.2 Sistema di tubazioni in polietilene clorurato (PVC) per installazioni di acqua calda

e fredda — Parte 2: tubi

GB/T18997.1 —

Parte 2: Tubo PE/AL/PE saldato di testa con tubo in alluminioISOGB/T18997.2

Tubo composito in polietilene/alluminio/polietilene sotto pressione —

Parte 2: Tubo PE/AL/PE saldato di testa con tubo in alluminioISO1167-2006 Sistemi di tubazioni in plastica - Tubi termoplastici - Determinazione della resistenza alla pressione interna a temperatura costante.

ISO13479Determinazione della resistenza dei tubi in poliolefina per il trasporto di fluidi alla propagazione delle cricche.

ISO9080Sistemi di tubazioni e condotti in plastica - Determinazione della resistenza idrostatica a lungo termine dei materiali termoplastici in forma di tubo per estrapolazione (ISO9080, Ed. 1.0 (2003) MOD)

ASTM D1598-2015Tubo, Plastica, Sotto Pressione Interna Costante, Tempo al Cedimento di (Nessun Documento S/S)

ASTM D1599Metodo di prova standard per la resistenza alla pressione idraulica a breve termine di tubi, tubicini e raccordi in plastica1

DIN EN 921 (1995-01)Tubi termoplastici - Determinazione della resistenza alla pressione interna a temperatura costante

Caratteristica1) Questo strumento viene utilizzato per testare un certo intervallo di pressione interna per un lungo periodo di tempo di tubi in plastica.

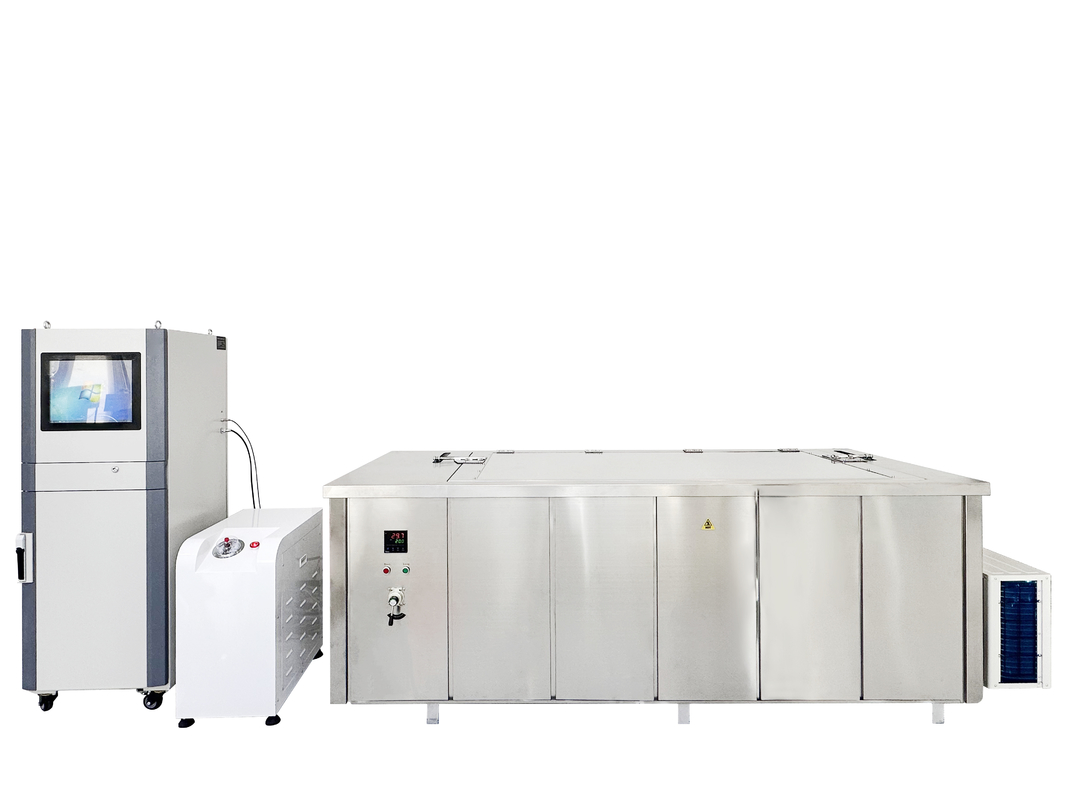

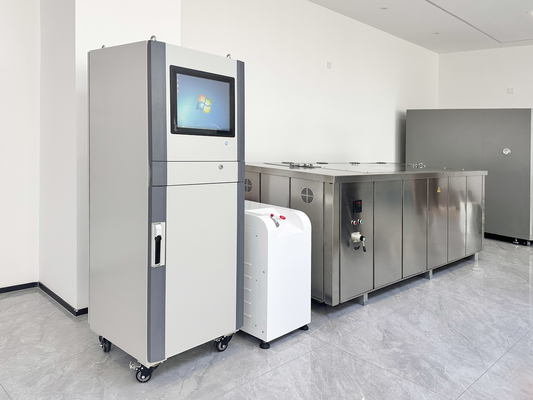

2) Lo strumento è composto da un'unità principale di pressione, una stazione di pressione, un serbatoio dell'acqua, un sistema di controllo della temperatura e un sistema software per computer.

Unità principale

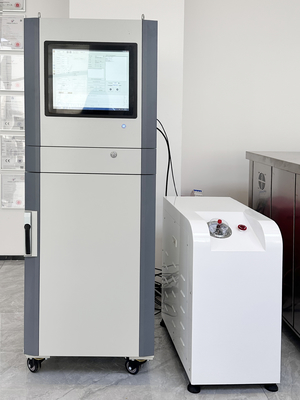

: È composto da parti di microcontrollo della pressione, parti di riempimento automatico della pressione e scarico elettrico della pressione, la parte di microcontrollo della pressione adotta il controllo MCU del microcomputer; dotato di chip ADC a 16 bit a risoluzione elevata e alta velocità di ∑ - delta, comunicazione in tempo reale con il computer; e può riempire e scaricare automaticamente la pressione in base alla situazione della pressione.

Stazione di pressione: La sua funzione principale è fornire pressione all'unità principale, il requisito di pressione limite inferiore della stazione di pressione deve essere superiore a tutti i provini testati. La pompa a pistoni della stazione è prodotta negli Stati Uniti (alta portata, basso rumore, alta pressione, manutenzione gratuita).

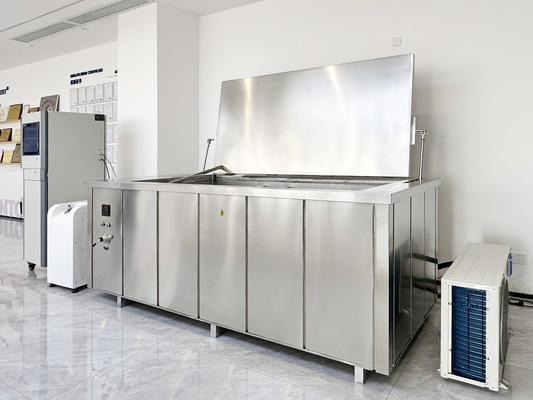

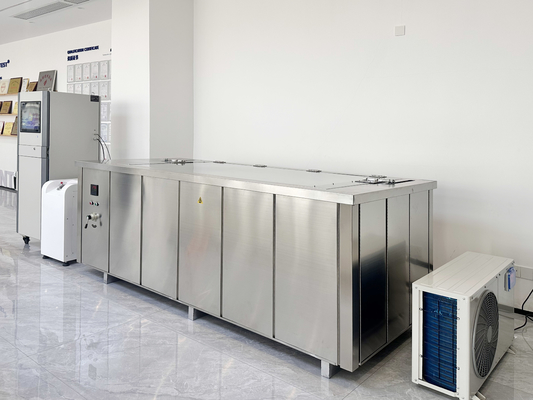

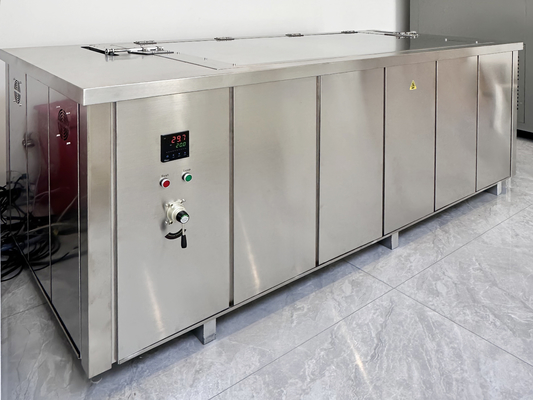

Serbatoio dell'acqua: È composto da una parte di apertura elettrica, una parte di auto-circolazione, una parte di riscaldamento, una parte di riempimento automatico dell'acqua e una parte di isolamento.

Sistema di controllo della temperatura: Controlla accuratamente la temperatura del serbatoio dell'acqua, la visualizzazione della temperatura, la temperatura impostata individualmente. Può controllare il livello del liquido del serbatoio a una posizione ragionevole, allo stesso tempo può anche garantire la temperatura.

Sistema software: Collegandosi all'interfaccia seriale RS232 all'unità principale di pressione, può fornire impostazione dei parametri, calibrazione, scarico della pressione, azzeramento, modulazione di ampiezza, disegno del test, registrazioni del test e stampa dei rapporti di prova e altre funzioni.

ApplicazioneLo strumento è ampiamente utilizzato nel test di pressione interna di tutti i tipi di tubi in plastica. È lo strumento di prova ideale per l'industria delle costruzioni, i produttori di tubi in plastica, i settori di prova nazionali e i settori della ricerca scientifica.

Condizioni di lavoro

Per effettuare un test devono essere soddisfatte le seguenti condizioni:

Temperatura ambiente: 10℃~40℃;

Temperatura ambiente: 30%—80%;

• Ambiente privo di vibrazioni, privo di mezzi corrosivi;
• Installare e regolare lo strumento in piano su una solida base;
• Nessuna forte interferenza elettromagnetica e nessuna forte resistenza al vento;
• È necessario un sistema di scarico interno per evitare che lo strumento
• Specifiche principali
• 1. pressione e tempo di prova controllati separatamente su 3 linee

2. intervallo di aggiunta pressione: 0~10.000 MPa

3. Pressione di lavoro massima del sistema di pressione principale 16 MPa

4. pompa a pistoni ad alta pressione

(1) pressione: 16 MPa

(2) volume: 8-11,3 L/min

(3) velocità di rotazione: 920 giri/min

5. precisione del controllo della pressione: +2% e -1% del limite superiore e inferiore del

rispettivamente valore di pressione di prova

6. risoluzione del valore di pressione: 0,001 MPa

7. trasformatore: periodi di campionamento della pressione di prova è di 0,1 millisecondi.

8. intervallo di temporizzazione: 0—9999 ore

9. precisione di temporizzazione: 1S

Struttura e teoria

Il liquido ad alta pressione generato dalla pompa ad alta pressione viene trasportato ai campioni in serbatoi a temperatura costante dei media attraverso tubi flessibili ad alta pressione per eseguire test di pressione idrostatica a lungo termine sui tubi dopo essere stato misurato dal motore principale del sistema di controllo della pressione.
