Test ad alta velocità 3D CNC Video Measurement Instrument X/Y Axis Travel 500*400mm

Dettagli:

Luogo di origine:	Dongguan Cina
Marca:	DahoMeter
Certificazione:	ISO,SGS
Numero di modello:	DH-5040A

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Un set
Prezzo:	negotiable
Imballaggi particolari:	pacchetto di legno di esportazione standard
Tempi di consegna:	5 - 8 giorni
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione:	300 serie al mese

Contatto

Descrizione di prodotto dettagliata

La dimensione della tavola del metallo (millimetri):	700*600	La dimensione della tavola di vetro (millimetri):	530*430
Viaggio di asse di X/Y (millimetri):	500*400	Peso ((kg):	550 kg
Servizio clienti post-vendita:	- Sì, sì.	Test prima della consegna:	- Sì, sì.
Evidenziare:	apparecchiature di misurazione ottiche , strumenti di misurazione ottici

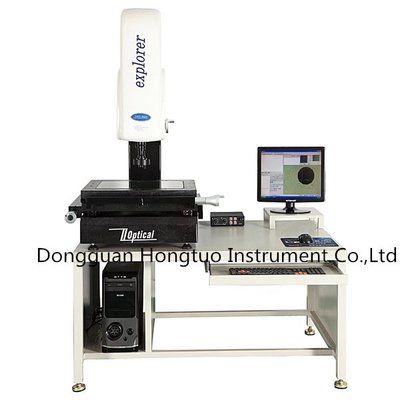

Strumento di misurazione video CNC 3D ad alta velocità

Specifica della macchina

Modello	DH-5040A
Tavola di vetro	530*430 mm
Viaggi di lavoro X.Y.	500*400 mm
Ascensione di percorrenza dell'asse Z ((mm)	200 focalizzazione
Risoluzione del display digitale dell'asse X.Y.Z.	0.5um
Errore di valore dell'asse X.Y	≤ ((3+L/200) L è la lunghezza misurata,unità mm)
Peso ((kg)	350
Dimensione	8009001650
Velocità a tre assi	300 mm/s
Accuratezza del posizionamento su tre assi	0.001 mm
Camare	Fotocamera CCD a colori Sony 1/3′′
Zoom	lenti zoom ottiche coassiali con lente zoom (2 selezionate)
Ingrandimento zoom	0.7-4.5X
Ingrandimento totale del video	30-230X
Campo di obiettivo	11.1-1.7 mm
Consumo di energia	100 W
Potenza	AC 220V/AC 110V
1Xtube (opzione)	0.5Xtube (opzione)			Distanza di lavoro
0.7-4.5X	0.7-4.5X
Ingrandimento video	Campo laterale del materiale ((mm)	Ingrandimento video	Campo laterale del materiale ((mm)
11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Caratteristiche della macchina:

Misurazione automatica ad alta precisione, controllo CNC a quattro assi.
Alta precisione e alta resistenza: base in marmo/colonna verticale/tavola da lavoro,alta precisione e buona stabilità.
XYZ sistema di guida lineare a tre assi di precisione importato/sistema di trasmissione a vite a sfera di livello di rettifica importato.lunga durata di vita, buona stabilità.
Regola di griglia ad alta precisione 0,5 mm.
Lente ottica a zoom automatico, misurazione automatica, senza correzione dello zoom.
Fotocamera CCD HD giapponese Sony, schermo di misura di alta qualità.
Misurazione della messa a fuoco automatica, misurazione ottica dell'altitudine e della piattazza e può essere dotata della testina di misurazione a contatto britannica RENISHAW.
Programma controllato tre anello otto area luce di superficie,LED luce di profilo,luce coassiale.Diversi prodotti con luce di colore diverso.
Dotato di maniglia di controllo, facile da usare ovunque.
In combinazione con software importato, viene sviluppato un software di misurazione 3D per migliorare la capacità di risoluzione dei confini.
