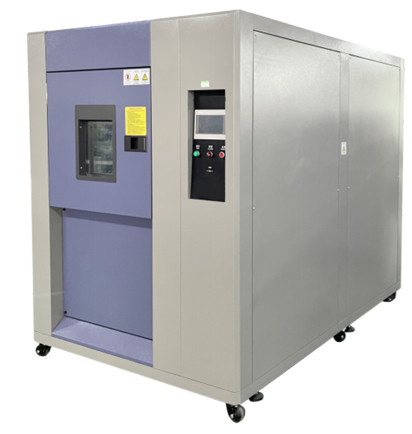

Camera di prova per scosse termiche a basso rumore 80L/Camera di prova per scosse termiche per refrigeranti ecologici

Camera di prova per scosse termiche a basso rumore 80L/Camera di prova per scosse termiche di refrigeranti ecologici

Metodi e caratteristiche di controllo:

1Il sistema di controllo della temperatura bilanciata (BTHC) utilizza il metodo P.I.D per controllare l'SSR in modo che la quantità di riscaldamento del sistema sia uguale alla perdita di calore, in modo da poter essere utilizzato in modo stabile per lungo tempo.

2Tecnologia giapponese, derivata da marchi taiwanesi

3Gli accessori principali sono importati.

4La macchina ha un basso rumore, inferiore a 75 decibel, livello sonoro A

5Controllo del flusso della servo valvola refrigerante, risparmio elettrico del 30%.

Standard di prova:

1. GB/T 2443.1-2001 Prova A: Metodo di prova a bassa temperatura

2. GB/T 2443.2-2001 Prova B: Metodo di prova a bassa temperatura

3. GB/T 2443.22-2002 Prova N: Metodo di prova a bassa temperatura

4. GJB 150.3-1986 Prova ad alta temperatura

5GJB 150.4-1986 Prova a bassa temperatura

6. GJB 150.5-1986 Prova di shock a temperatura

Parametri tecnici:

1Temperatura della stanza di prova: -40°C+150°C

2Tolleranza di temperatura: ±2,0°C

3Temperatura elevata in serra: 60°C~200°C

4. camera a bassa temperatura: -55°C-10°C

5Tempo di pre riscaldamento: circa 40 minuti

6Tempo di pre raffreddamento a temperatura: circa 65 minuti

7. Tempo di recupero della temperatura: ≤ 5 min

8- Metodo di prova: ammortizzatori pneumatici che passano da 2 a 3 zone di temperatura

9. Peso dell'oggetto di prova: 15 kg/strato

10Sistema di refrigerazione: tipo binario

11Metodo di condensazione: raffreddamento ad aria

12Metodo di controllo: programmabile al microcomputer + PID + SSR

13. Generazione di calore: la generazione di calore con carico massimo consentito di questa macchina è di 300w

Struttura e materiali:

1. Materiale della scatola interna: lamiera in acciaio inossidabile (SUS#304)

2Materiale esterno: SPCC (vernice di superficie)

3Materiale isolante: schiuma di poliuretano rigido e lana di vetro

4. riscaldatore: tubo di riscaldamento elettrico a forma di pinna in acciaio inossidabile

5Sistema di circolazione dell'aria:

a. Motore importato da 750 W, 2 pezzi

b. albero esteso in acciaio inossidabile

c.Lavetta di ventilatore multiala (SIROCCOFAN)

6Porta a scatola: porta a un pezzo, aperta a sinistra

a. 1 maniglia incorporata

b. Tasto di ritorno: SUS#304

Sistema di refrigerazione:

1Sistema di refrigerazione: Taikang francese originale importato

2. refrigerante: refrigerante rispettoso dell'ambiente

3Condensatore: condensatore a guscio e tubo raffreddato ad acqua

4Evaporatore: tipo a pinne, tipo a più sezioni

5Altri accessori: essiccante, separatore di olio, valvola di flusso del refrigerante, valvola di riparazione

6Sistema di espansione: sistema di refrigerazione a capacità controllata

Sistema di controllo:

1. Adottare TEMI8229 LCD touch screen importato dalla Corea del Sud, che può passare all'inglese

2Descrizione del controller:

2.1 Risoluzione della temperatura: 0,1°C

2.2 Ha la funzione di visualizzare la temperatura dei serbatoi di stoccaggio ad alta e bassa temperatura e dei serbatoi di prova.

2.3 Corpo di misura della temperatura: 3 serie di termocoppie di specifica DIN

2.4Metodo di controllo PID

2.5 utilizzando il dialogo sullo schermo del software di controllo grafico, le opzioni del touch screen diretto, comprese le impostazioni di accensione, la visualizzazione della curva, il ciclo, il programma, lo schermo di visualizzazione, le impostazioni ausiliarie,capacità del programma di avvio del sistema e funzioni di controllo, con temperatura del serbatoio ad alta temperatura, impostazione Temperatura fissa, temperatura del serbatoio a bassa temperatura, temperatura impostata, temperatura del serbatoio di prova, impostazione e indicazione del numero del ciclo di prova,può visualizzare lo stato di esecuzione corrente, valore impostato di temperatura, valore impostato di tempo, tempo residuo e numero di cicli rimanenti

2.6 L'impostazione della temperatura del programma è visualizzata con una curva grafica, con funzione di visualizzazione in tempo reale dell'esecuzione della curva del programma.

2.7 essere in grado di visualizzare lo stato del guasto e spiegare i metodi di risoluzione dei problemi

2.8 Capacità di programmazione e funzioni di controllo:

•Numero di programmi utilizzabili: massimo 32 gruppi

•Esecuzione ripetibile dei comandi: ogni comando può essere eseguito 9999 volte

•Impostazione dell'orario 0 ¢ 99 ore 59 minuti

•Con funzione di avvio a riserva

•Funzione di blocco a pulsante e schermo (LOCK)

•Impostazione dell'ora di scongelamento

Accessori standard:

1Interruttore per perdite 3P 100A di fabbricazione giapponese 1 pezzo

2. 3 porte pneumatiche

3. 1 interruttore di alimentazione principale

4Contattore elettromagnetico: Taiwan TAIWAN 50A

5Relai a stato solido: Taiwan FOTEK 220V 40A

6- foro di prova: 1 foro di 50 mmØ sul lato sinistro del corpo della macchina, con 1 copertura di foro in acciaio inossidabile

7. Scaffale di collocazione dei campioni:

.Trascico di stoccaggio in acciaio inossidabile SUS#304 a maglia 2 pezzi

.Strecce in acciaio inossidabile regolabili 2 set

Ambienti:

1L'intervallo di temperatura di funzionamento ammissibile è di 0°C a 35°C (temperatura media entro 24 ore ≤ 35°C)

2Intervallo di garanzia delle prestazioni: 5°C-35°C

3Umidità relativa: non superiore all'85%

4Pressione atmosferica: 86-106 Kpa

5Nessuna forte vibrazione intorno.

6Nessuna luce solare diretta o altre fonti di calore

Fornitura di corrente:AC 3ψ5W380V 50HZ; potenza massima: 20KW
