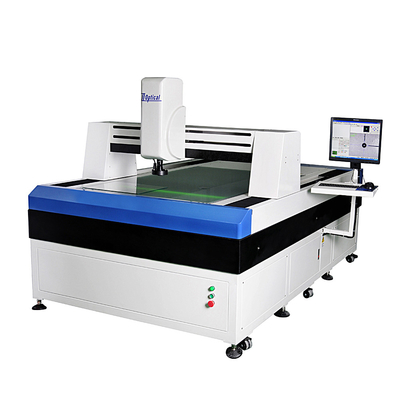

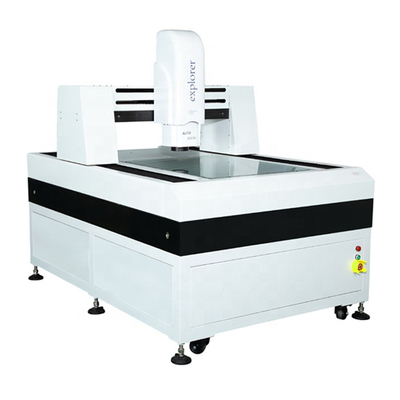

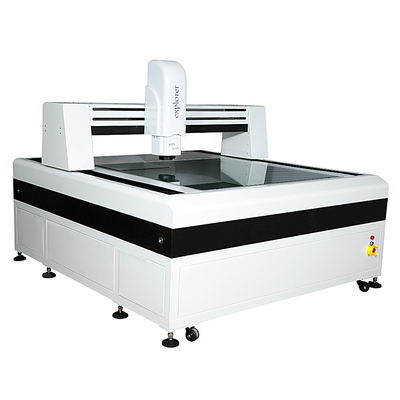

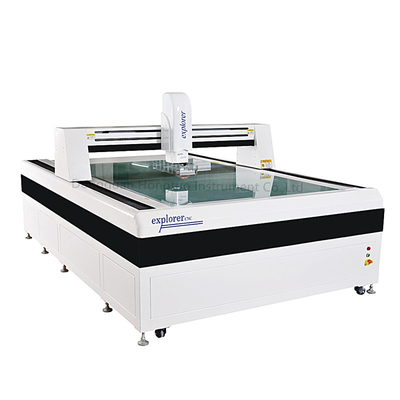

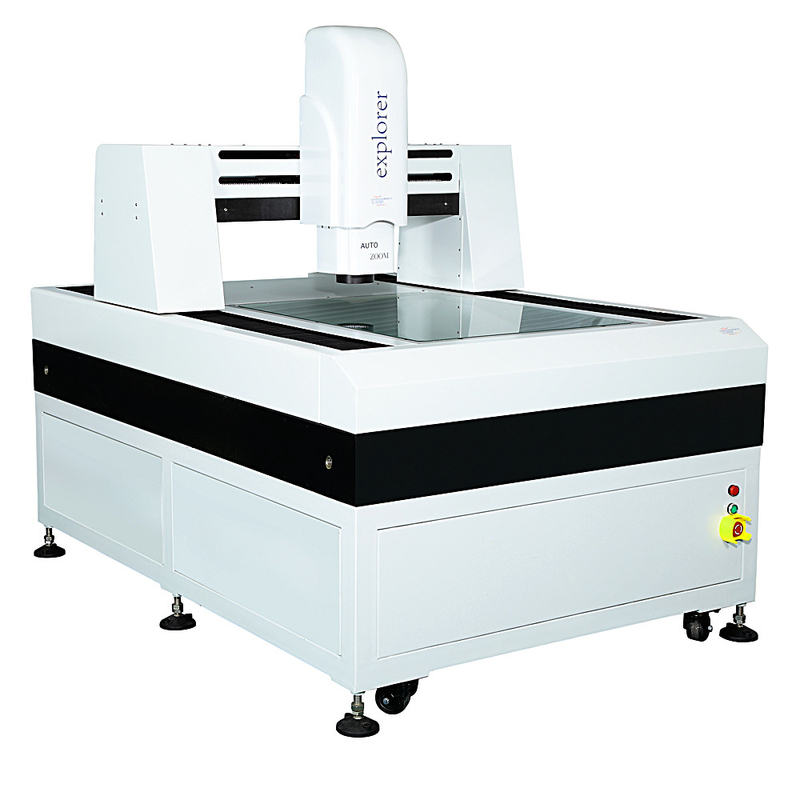

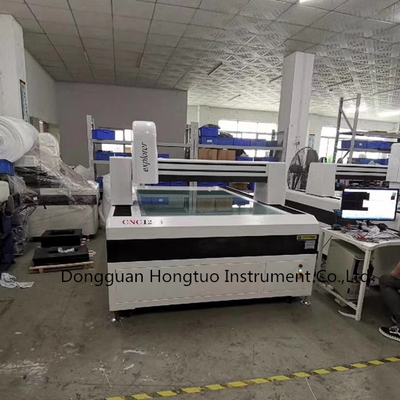

Strumento di misurazione dell'immagine automatico Longmen DH-CNC-4030D



Strumento automatico di misurazione delle immagini Longmen





La macchina di misura CNC Longmen è una macchina di misura video di tipo CNC su larga scala sviluppata dalla nostra azienda in modo indipendente. Può realizzare un'elevata efficienza e misurare con precisione grandi quantità di pezzi. È adatta per l'ispezione e il controllo di qualità di parti preivisionate. Nei macchinari, nell'elettronica, nell'hardware e in altri settori sono stati ampiamente utilizzati.





Caratteristiche del prodotto:



1. Misurazione complessiva ad alta precisione, controllo CNC dell'asse Z.

2. Macchina ad alta precisione e alta resistenza: base in marmo 00/colonna verticale/piano di lavoro, alta precisione e buona stabilità.

3.XYZ asse di precisione importato binario di guida di tipo V di precisione/sistema di azionamento con vite a ricircolo di sfere a livello di rettifica importato, lunga durata, buona stabilità.

4. Righello per reticolo ad alta precisione da 0,5 μm.

Obiettivo ottico con zoom continuo 5.WM, cornici diverse, ingrandimento diverso, nessuna correzione dello zoom necessaria.

6.Telecamera CCD SONY giapponese HD, schermo di misurazione di alta qualità.

7. Misurazione della messa a fuoco ausiliaria, misurazione ottica dell'altitudine e della planarità e può essere equipaggiata con la sonda a contatto britannica RENISHAW.

8. Luce di superficie a tre anelli e otto aree controllata da programma, luce di profilo LED, luce coassiale. Prodotti diversi con luce di colore diverso.

9. Dotato di maniglia di controllo, facile da usare in qualsiasi luogo.

10.Il puntatore laser indica le posizioni di misurazione, posizionamento rapido e misurazione conveniente.





Specifica:



Modello di macchina		DH-CNC-4030D	DH-CNC-5040D	DH-CNC-6050D	DH-CNC-6080D
Tavolo da lavoro	Corsa assi X/Y mm	400*300	500*400	600*500	800*600
	Corsa asse Z mm	Lo spazio effettivo è di 245 mm, la corsa di messa a fuoco è di 200 mm, la distanza di lavoro è di 95 mm
	Dimensioni tavola mentale mm	600*500	700*600	800*700	1000*800
	Dimensioni tavolo in vetro mm	500*400	600*500	700*600	800*600
	Tipo di guida	Guida lineare di precisione degli assi X/Y/Z, azionamento con vite a ricircolo di sfere.
Misurare il sistema di azionamento		Risoluzione scala ottica: asse X/Y/Z 0,0005 mm (0,5 μm)
		Precisione di misura: ≤3μm+L/200 Precisione di ripetibilità: ≤3μm+L/200
		Servomotore ad alte prestazioni dell'asse Z, doppio sistema di controllo ad anello chiuso.
Sistema di immagini		Fotocamera: ingrandimento video SONY CCD giapponese 30-230X
		Obiettivo: obiettivo zoom ad alta definizione/ingrandimento continuo 0,7-4,5X Può abbinare obiettivi da 0,5X, ingrandimento totale: 15-115X Può abbinare obiettivi 2X, ingrandimento totale: 60-460X
Sistema di illuminazione		Luce di superficie e luce di proiezione, luce fredda, lunga durata, luminosità regolabile.
Dimensione esterna della macchina		700*900*1650	1100*1000*1650	1300*1600*1650	1300*1800*1650
Pesokg		800	1000	2000	2600



Introduzione del softwarezione

Le funzioni principali del software di misurazione 3D sono le seguenti:



1.Mrassicuranteelementi



Può misurare 12 tipi di elementi, come punto, linea, cerchio, arco, ellisse, rettangolo, depressione, o-ring, distanza, angolo e linea della nuvola aperta, linea della nuvola chiusa).

Caratteristiche:

La varietà del metodo di misurazione (discriminante automatico, misurazione del punto di estrazione, confronto, misurazione del contrasto di tolleranza. Elemento preimpostato), può soddisfare le diverse esigenze dei clienti, migliorare notevolmente la facilità d'uso e la precisione di misurazione.

Esistono molti metodi di campionamento a punto singolo: il punto del mouse, il punto del bordo della linea trasversale, amplificato per punti.

Chiuso per misurare il perimetro della linea delle nuvole, dell'area e del centro di gravità, l'uso di tre algoritmi di interpolazione, per il metodo di misurazione più accurato della linea delle nuvole.

È possibile intraprendere una casella per scegliere la misurazione più rotonda, rapida e accurata di più round alla volta.

I dati misurati possono essere salvati come file DXF o. Immagini BMP e formato del programma utente.



2.ILfunzione di misurazione macro



La funzione di misurazione macro è che verrà eseguita una misura, comando associato a un pulsante. Fare clic sul pulsante che avvia la funzione di misurazione macro, la funzione di misurazione macro completa automaticamente il movimento tettonico, riduce i tempi di utilizzo del mouse dell'utente e migliora l'efficienza del lavoro.

Nota: la misurazione macro è diversa dalla funzione del programma utente, la misurazione macro non registra la sorgente, la condizione di misurazione della posizione delle coordinate, ecc. Eseguire la funzione macro, inoltre non spostare il banco di lavoro, la lucidatura, ecc. Il software 16 fornisce una serie di funzioni di misurazione macro, l'utente può modificare l'icona del pulsante della funzione di misurazione macro. L'interfaccia delle funzioni macro è la seguente:





3.Misurazione automatica della cattura



Fare clic, quindi utilizzare il mouse per circondare il bordo del pezzo in lavorazione, è possibile trovare automaticamente la linea del bordo, il cerchio o l'arco. La figura seguente verrà automaticamente incorniciata.



4.Estruttura del elemento



Elementi per costruire potenti. La struttura MEGA fornisce 10 tipi di metodi di elementi 2D ("traslazione", "rotazione" ed "estrazione", "combinazione", "parallelo" e "verticale", "specchio", "simmetria", "intersezione", "tangente") elementi di geometria tettonica. Gli elementi MEGA con struttura 2D rendono difficile per gli utenti gestire facilmente alcune misure di elementi, in modo da migliorare l'efficienza del lavoro.



5.Funzione di messa a fuoco automatica



Fornisce una messa a fuoco precisa e rapida, che può essere utilizzata per misurare i valori di altezza mediante messa a fuoco o per ottenere le coordinate del punto corrente mediante la messa a fuoco automatica.



6.Dimmer ausiliario



L'indicatore luminoso di movimento indica all'utente quando è il momento migliore per l'intensità della luce, evita l'errore di misurazione causato dall'illuminazione, migliora la precisione e l'efficienza della misurazione.



7.Funzione grafica

Hanno una perfetta elaborazione delle immagini e funzioni di visualizzazione (amplificazione locale, ridimensionamento, traduzione, visualizzazione in finestra, schermo intero), rendono la misurazione più immagine, intuitiva e facile da usare per l'utente. Ruotando il pulsante centrale del mouse, ingrandisci la grafica, tieni premuto il tasto per non spostare il mouse, la grafica mobile.



8.Funzione di etichettatura



È possibile visualizzare direttamente nella trama e negli elementi grafici dell'immagine l'angolo, la distanza, la distanza della direzione X e la distanza della direzione Y e il raggio del cerchio (arco), il diametro del cerchio (arco), la lunghezza dell'arco. L'utente sarà chiaro a colpo d'occhio.



La finestra dell'immagine e la finestra del disegno possono sincronizzare gli elementi di misurazione e le annotazioni visualizzate. Le immagini possono essere nascoste per disegnare grafica nella finestra, possono essere sincronizzate per eliminare, selezionare la finestra dell'immagine e gli elementi grafici della finestra grafica 2D. Di seguito per indicare la distanza di due direzioni X e Y e il raggio del cerchio.



9.Tolleranza



Migliorare la tolleranza dimensionale della potenza di calcolo. Può impostare la zona di tolleranza predefinita.

Conforme allo standard nazionale della capacità di tolleranza della forma, può calcolare la tolleranza della forma, il grado veramente dritto, il cerchio, la rotondità dell'arco.

Il calcolo della tolleranza di posizione contiene grado di posizione, grado parallelo, grado verticale, pendenza e concentricità, grado di simmetria. Allarme fuori tolleranza automaticamente e con avviso rosso.



La finestra di dialogo per l'immissione della tolleranza della dimensione dell'arrotondamento è illustrata di seguito.





10.Programmazione importazione file DXF

Dopo aver importato il file DXF, il software richiederà all'utente l'operazione passo dopo passo, una volta stabilito il sistema di coordinate del pezzo, il programma utente del file DXF per completare l'importazione. Il software genererà automaticamente il valore nel nome del nome dell'elemento. Quando si esegue un programma utente, verrà prodotto il file DXF e il contrasto della trama dell'immagine.



11.Funzionalità di reporting

I dati di misurazione possono essere esportati in Excel, Word, AutoCAD, TXT.

Quando si esegue il programma utente, è possibile inserire i dati in righe o colonne in Excel.

In ingresso al report è possibile scegliere se esportare la grafica e la bitmap.

L'immagine seguente mostra la stessa misurazione del pezzo dopo cinque volte, esportazione automatica in Excel nel report.



12.Funzioni SPC in linea

MEGA 2 d fornisce un software SPC indipendente e professionale per la successiva elaborazione dei dati misurati.

Connessione continua tra software e software SPC, software di misurazione dopo il completamento dei dati di misurazione importati automaticamente nel database SPC, di nuovo senza input umano, tutti i limiti di controllo impostati sono stati eseguiti nel software di misurazione, non è necessario impostare il software SPC, migliorando così notevolmente l'efficienza. SPC fornisce processi e analisi con le carte di controllo. Le carte di controllo fornite sono: carta di controllo dell'intervallo medio, carte di controllo della deviazione standard media, carta di controllo dell'intervallo mediano, valori individuali e carta di controllo della media mobile, istogramma, grafico CPK, carte di controllo della deviazione standard delle specifiche, carte di controllo della deviazione standard del processo, grafico di confronto della deviazione standard, diagramma di analisi suggerito dal processo, ecc. Per generare grafici è possibile utilizzare otto regole decisionali per la decisione. I loro grafici e dati possono essere stampati e importati in Excel.



Grafico per scegliere la finestra di dialogo del tipo di grafico.



• Sistema di aiuto



2d fornisce un sistema di aiuto completo. Aiuta gli utenti che non hanno familiarità con il software e padroneggia rapidamente l'uso del software.







Impegno di dopo servizio



(1)Debug e formazioneG

Una volta che la merce arriva nel luogo di montaggio, gli Acquirenti devono informare il Venditore. Arriveremo nel luogo dell'Acquirente per montarla prima della data concordata. Gli Acquirenti dovrebbero fornire l'assistenza necessaria.

Il lavoro di montaggio dovrebbe essere completato entro un giorno, compreso il posizionamento del corpo principale e dei suoi accessori, il livellamento del corpo, il ripristino dei tre assi, l'individuazione del CCD, il controllo dei collegamenti e il test del circuito funzionale.

Il lavoro di regolazione viene generalmente completato entro un giorno, inclusa la correzione di precisione.



Formazione:

Luogo di formazione: posizione nominata dagli acquirenti.

Quantità di tirocinanti: dopo l'allestimento e l'accettazione della merce, l'ingegnere dei venditori forma uno o due acquirenti (il tirocinante deve avere conoscenze di base di misurazione e computer).

Contenuto della formazione: utilizzare la macchina e il software di misurazione fino a quando l'allievo non sarà in grado di padroneggiare da solo le competenze di base.



(2)Dopo l'assistenza in garanzia



Il periodo di garanzia è definito come un anno dopo il completamento del debugging e della formazione. Durante questo periodo, qualsiasi malfunzionamento del prodotto o dell'accessorio (inclusi corpo, corpo elettrico, controller elettrico, obiettivo, CCD, software) sarà riparato o sostituito dai venditori gratuitamente solo se utilizzato correttamente.

Durante il periodo di garanzia, il software verrà aggiornato gratuitamente.

.

Nell'ambito della garanzia, la nostra azienda richiederà l'addebito dei costi se il malfunzionamento o il danno sono causati da quanto segue:

Il prodotto non viene riparato e trasportato presso la sede designata dal Venditore.

Funzionamento improprio dell'utente.

Refitting o smantellamento privato.

Cause di forza maggiore come terremoti, incendi, ecc.

Accessorio utilizzato non nominato da HongTuo.
