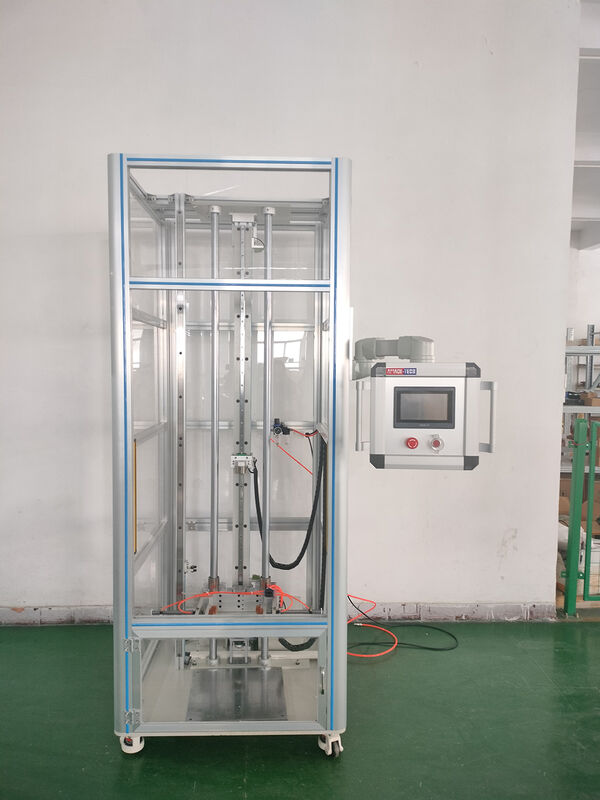

Macchina di prova della caduta orientata HT-SXD150

Macchina per prove di caduta orientata HT-SXD150

Introduzione:

Il drop tester del telefono cellulare è adatto per testare la durabilità dell'involucro e la resistenza della struttura interna alle cadute (pesanti). Viene utilizzato per valutare l'impatto di cadute accidentali sulle prestazioni del prodotto durante l'effettivo utilizzo da parte del cliente. È adatto per test di caduta su piccoli prodotti elettronici come telefoni cellulari, tablet, e-reader e dizionari elettronici in direzioni o posizioni specifiche. Il sistema utilizza un touchscreen e un PLC per comunicare, controllando un motore passo-passo con freno per azionare il sollevamento e l'abbassamento dei morsetti sul meccanismo di caduta e coordinandosi con il dispositivo di rilascio e l'azione di rilascio dei morsetti per eseguire il test di caduta.

Caratteristiche:

1. Il telaio è realizzato con profilo in alluminio e acrilico trasparente addensato, risultando in una struttura esteticamente gradevole e robusta.

2. Il meccanismo di sollevamento utilizza guide lineari e trasmissione a cinghia sincrona per il sollevamento, consentendo l'impostazione arbitraria dell'altezza di prova.

3. Consente test multiangolo dei prodotti.

4. Utilizza un touchscreen e un sistema di controllo PLC, che visualizza dati come l'altezza del test e il numero di test di caduta.

5. L'apparecchiatura comprende una barriera fotoelettrica di sicurezza (spegnimento automatico quando una mano entra nell'area di prova).

Parametri tecnici:

1. Metodo operativo: impostazioni del touchscreen per i dati rilevanti (altezza, accelerazione in tempo reale > 9,2 m/s²)

2. Metodo di azionamento e angolo di caduta: azionamento del motore passo-passo frenato, caduta omnidirezionale.

3. Intervallo di altezza di caduta: 300-1500 mm (regolabile), precisione di spostamento +0,5 mm

4. Modalità Drop: direzionale + drop libero, commutabile.

5. Regolazione del morsetto: gli angoli regolabili sono 0°, 45° e 90°.

6. Metodo di bloccaggio: bloccaggio del cilindro.

7. Intervallo di serraggio: 0 ~ 180 mm.

8. Controller: questo controller può ruotare di 360°.

9. Superficie di contatto di caduta: lastra di marmo, piastra di acciaio, tavola di legno.

10. Metodo di rilascio: rilascio ripetuto.

11. Dati del test: altezza di caduta.

12. Pressione dell'aria: 0,2 ~ 0,6 MPa.

13. Dimensioni: 800*1000*2200 mm (L/L/H) (con porta di sicurezza).

14. Peso della macchina: 150 kg.

15. Potenza: 1000 W.

16. Alimentazione: CA 220 V 50 Hz.
