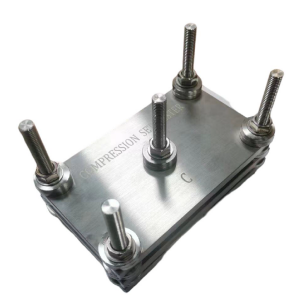

HT-759 Esaminatore di compressione per gomma

Applicazione

Il tester del set di compressione in gomma comprime un campione di altezza nota a un'altezza specifica in base ai requisiti del tasso di compressione, lo mantiene per un certo tempo in condizioni di temperatura specificate, quindi rilascia la compressione, riporta il campione in uno stato libero e misura l'altezza del campione.

Il tester del set di compressione è costituito da piastre in acciaio parallele, limitatori e dispositivi di fissaggio. Viene utilizzato per misurare la deformazione della gomma vulcanizzata, della gomma termoplastica o della schiuma a temperatura ambiente, in condizioni di alta e bassa temperatura, ad un determinato tasso di compressione e dopo un determinato tempo di compressione.

Standard

ASTM D395 - 03 Metodi di prova standard per le proprietà della gomma: deformazione a compressione

ISO 815-1 Determinazione della deformazione elastica della gomma vulcanizzata o della gomma termoplastica Parte 1: A temperatura ambiente e a temperatura elevata

GB/T 7759.1 Determinazione della deformazione elastica della gomma vulcanizzata o della gomma termoplastica Parte 1: A temperatura ambiente e a temperatura elevata

Parametri tecnici:

1. Altezza limitatore:

(1) Campione di tipo A diametro 29 mm, altezza 12,5 mm

9.3～9.4 quando il tasso di compressione è del 25%

10,6~10,7 quando il tasso di compressione è del 15%

11.25~11.35 quando il tasso di compressione è 10%

(2) Diametro campione di tipo B 13 mm, altezza 6,3 mm

4.7~4.8 quando il tasso di compressione è del 25%

5.3～5.4 quando il tasso di compressione è del 15%

5,65~5,7 con tasso di compressione 10%

2. Dimensioni del tester di deformazione a compressione permanente della gomma: larghezza 120 mm, lunghezza 200 mm

3. Peso: circa 15 kg

Principio:

Un campione di altezza nota viene compresso ad un'altezza specifica in base ai requisiti del tasso di compressione, mantenuto a una temperatura specifica per un certo periodo di tempo, quindi la compressione viene rilasciata, il campione viene riportato allo stato libero e viene misurata l'altezza del campione.

Procedura di test:

1. Il campione deve essere trattato a (23±2)℃, (50±5)%RH per 24 ore.

2. Misurare lo spessore originale del campione, con una precisione di 0,02 mm.

3. Mettere il campione nello strumento, posizionare il pad corrispondente al tipo di campione e bloccare lo strumento. Può essere effettuato a temperatura ambiente.

4. Dopo aver bloccato il campione, è necessario collocarlo in un forno a temperatura impostata entro 2 ore.

La temperatura e il tempo di prova si riferiscono alla norma o sono specificati dal cliente. Ad esempio, ASTM D1349-99 ha: -75℃, -55℃, -40℃, -25℃, -10℃, 0℃, 23℃, 40℃, 55℃, 70℃, 85℃, 100℃, 125℃, 135℃, 150℃, 160℃, 175℃, 200℃, 225℃, 250℃.

Il tempo di prova consigliato per il tester di deformazione da compressione della gomma è di 22 ore e 70 ore (metodo interno SGS).

5. Al termine del tempo di test, rimuovere immediatamente lo strumento dal forno e rimuovere il campione.

Posizionare il campione su un cattivo conduttore termico come una tavola di legno e raffreddarlo a (23±2)℃, (50±5)%RH.

6. Dopo il raffreddamento per 30 minuti, misurare nuovamente lo spessore del campione.

Calcolo dei risultati:

C = [(To-Ti)/(To-Tn)] ×100%

C——Deformazione da compressione,%

Tn——Spessore del tampone, mm

A——Spessore del provino prima della prova, mm

Ti——Spessore del provino dopo la prova, mm
