Tester per combustione interna per autoveicoli con controllo touchscreen

1. Specifiche Tecniche

(1) Schermo touchscreen/display a colori da sette pollici:

① Dimensioni: 7 pollici, dimensioni effettive del display, lunghezza 15,5 cm, larghezza 8,6 cm;

② Risoluzione: 800*480

③ Interfaccia di comunicazione RS232, 3,3V CMOS o TTL, modalità porta seriale

④ Capacità di archiviazione: 1G

⑤ Adotta FPGA pura hardware per pilotare il display, tempo di avvio "zero", accensione e può funzionare

⑥ Adotta architettura M3+FPGA, M3 è responsabile dell'analisi dei comandi, FPGA si concentra sul display TFT

⑦ Il controller principale utilizza un processore a basso consumo energetico ed entra automaticamente in modalità di risparmio energetico

(2) I dati sperimentali possono essere memorizzati sullo schermo tattile e i dati storici possono essere recuperati

(3) Dopo aver registrato il tempo di combustione, l'attrezzatura calcola automaticamente la velocità di combustione del risultato del test (nota anche come velocità di combustione)

(4) Cappa di aspirazione fumi di grandi dimensioni, soddisfa veramente i requisiti della norma GB8410-2006; la camera di combustione a contatto diretto con la fiamma di prova è realizzata interamente in acciaio inossidabile, con elevata durata

(5) Precisione di temporizzazione 0,1s.

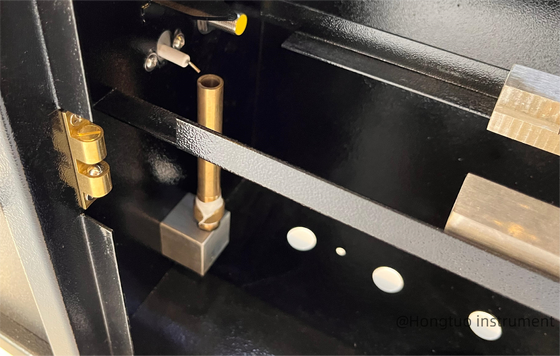

       (6) Il bruciatore Bunsen (cioè, bruciatore) applica la fiamma al campione per 15 secondi.

(7) Il diametro interno del tubo del bruciatore Bunsen è 9,5 mm + 0,1 mm e la lunghezza è di circa 100 mm.

(8) Angolo di inclinazione di prova: il bruciatore Bunsen brucia verticalmente a 90° rispetto al campione posto orizzontalmente

(9) Altezza della fiamma: regolabile da 20 mm ± 2 mm a 100 mm ± 2 mm (generalmente regolata a 38 mm)

(10) Tempo di applicazione della fiamma: regolabile da 0-999,9s ± 0,1s (generalmente selezionato come 15s)

(11) Tempo di combustione continua: 0-999,9s ± 0,1s, osservare che la fiamma raggiunge il primo segno e avviare e mettere in pausa manualmente

(12) Gas di combustione: gas di petrolio liquefatto o gas di città Controllo/dispositivo di prova della velocità del vento (opzionale)

(13) Controllo/dispositivo di prova della velocità del vento (opzionale)

1.  Caratteristiche

(1) La norma GB8410-2006 richiede solo piastre d'acciaio per le scatole di combustione. La scatola di combustione dello strumento QCS-3 adotta verniciatura a spruzzo su piastra d'acciaio, che ha una maggiore durata.

(2) La norma GB8410-2006 richiede che la scatola di combustione sia collocata in una cappa di aspirazione fumi, e il volume della cappa di aspirazione fumi sia da 20 a 110 volte il volume della scatola di combustione. Le dimensioni della camera di combustione dello strumento QCS-3 sono 385*204*360mm, e le dimensioni della cappa di aspirazione fumi sono 1050mm×640mm×1300mm. Il volume effettivo della cappa di aspirazione fumi è circa 30 volte il volume della scatola di combustione. Non ci sono scorciatoie e soddisfa pienamente i requisiti dello standard.

(3) La parte di controllo è separata dalla camera di combustione per evitare che i risultati del test nella camera di combustione siano influenzati dall'operazione di test nel mezzo

(4) Poiché lo strumento è di grandi dimensioni, per comodità degli utenti, è stato realizzato un design a doppio piede con piedino fisso e ruota mobile (il piedino fisso è regolabile in altezza), che è molto comodo per il trasporto e il posizionamento dell'attrezzatura.
