Luogo di origine: | Dongguan, Cina |
Marca: | DahoMeter |
Certificazione: | ISO,SGS |
Numero di modello: | CPJ-3015 |
Quantità di ordine minimo: | Un insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacchetto di legno esportante standard |
Tempi di consegna: | 5 giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 300 insiemi al mese |
Nome: | Strumento di misura ottico di profilo dei comparatori ottici verticali del proiettore | La dimensione della tavola di vetro (millimetri): | 196X96 |
---|---|---|---|
Accuratezza di misurazione: | µm (3+L/50) | Prova prima della consegna: | SÌ |
Potere: | 1100-240V (CA), 50/60HZ | Pacchetto: | caso di legno |

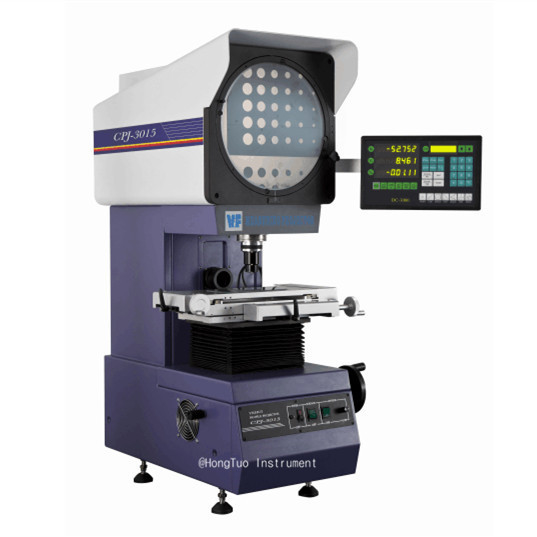

Strumento di misura ottico di profilo dei comparatori ottici verticali del proiettore
Il principio di misura è simile a quello dei microscopi ottici. L'obiettivo è disposto sulla fase e una luce è splesa sull'obiettivo da sotto. Ciò induce il profilo dell'obiettivo, o l'ombra, per essere proiettata sullo schermo.
Usi:
1. Il proiettore di profilo pricipalmente è utilizzato per la misura delle parti meccaniche della lunghezza,
forma di angolo, di contorno e della superficie.
2. È ampiamente usato in metro, elettrone, macchinario aerospaziale, l'industria leggera, istituto universitario, istituto di ricerca e dipartimento dell'misura-ispezione.
3. Questo strumento può ispezionare tutti i tipi di superficie ed il profilo dei pezzi in lavorazione complicati, la camma, la filettatura, ingranaggio, esegue la fresa ecc.
Specificazione:
Modello | CPJ-3015 | ||||
Tabella | La dimensione della tavola del metallo (millimetri) | 340X152 | |||
La dimensione della tavola di vetro (millimetri) | 196X96 | ||||
Viaggio dell'ascissa (millimetri) | 150 | ||||
Viaggio dell'asse y (millimetri) | 50 | ||||
viaggio di Z-asse (millimetri) | 90 per il fuoco | ||||
Accuratezza di misurazione | µm (3+L/50) | ||||
Risoluzione (ascissa, asse y) | 0,0005 millimetri | ||||
Dimensioni dello schermo (millimetro): | Range>Ø usato 300 di Ø 312 (con la linea del tester) | ||||
Gamma rotatoria dello schermo: | 0°~360° | ||||
Risoluzione rotatoria di angolo | 1' o 0.01° | ||||
Lente | Ingrandimento | opzione 10X | opzione 20X | opzione 50X | opzione 100X |
Vista dell'oggetto | Ø30 | Ø15 | Ø6 | Ø3 | |
Distanza di funzionamento | 77.7mm | 44.3mm | 38,4 | 25,3 | |
Altezza massima del pezzo in lavorazione | 80mm | 80mm | 80mm | 80mm | |
Sistema di elaborazione dati | Il sistema di elaborazione dati multifunzionale DC-3000, comparente in inglese, può essere utilizzato per riunire i dati e per misurare il punto, la linea, il cerchio, l'angolo e la distanza | ||||
Freddo | Da tre fan | ||||
Illuminazione | L'illuminazione della trasmissione e della riflessione: lampada 24V/150W-halogen. | ||||
Potere | 110V/220V (CA), 50/60HZ, power=400W totale | ||||
Dimensioni | 780*780*1100mm | ||||
Peso | 180kg |
