Guangdong Hongtuo Instrument Technology Co., Ltd.
 |
| Luogo di origine: | CINESE |
| Marca: | Dahometer |
| Certificazione: | ISO,SGS |
| Numero di modello: | DH-5040F |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | USD5999 to 6599 |
| Imballaggi particolari: | Cassa in legno standard per esportazioni |
| Tempi di consegna: | Circa 7 giorni |
| Termini di pagamento: | D/P, T/T, Western Union, |
| Capacità di alimentazione: | 1000 set al mese |
| Nome: | Macchina di misurazione delle coordinate ottiche per l'immagine industriale 3D strumento di immagine | Caratteristiche del prodotto:: | Può abbinare l'interruttore a piedi, facile da usare ovunque. |
|---|---|---|---|
| Peso (chilogrammo): | 500 | Dimensione ((L) * ((W) * ((H)): | 850*1050*1200 |
| Sistema di software: | Software di misurazione | Servizio post-vendita: | SÌ |

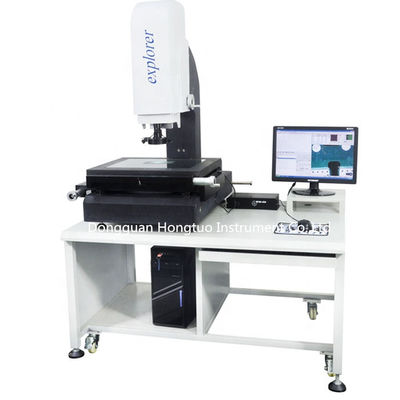

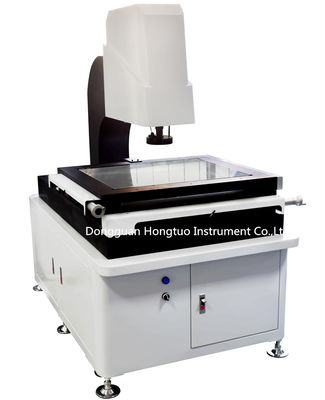

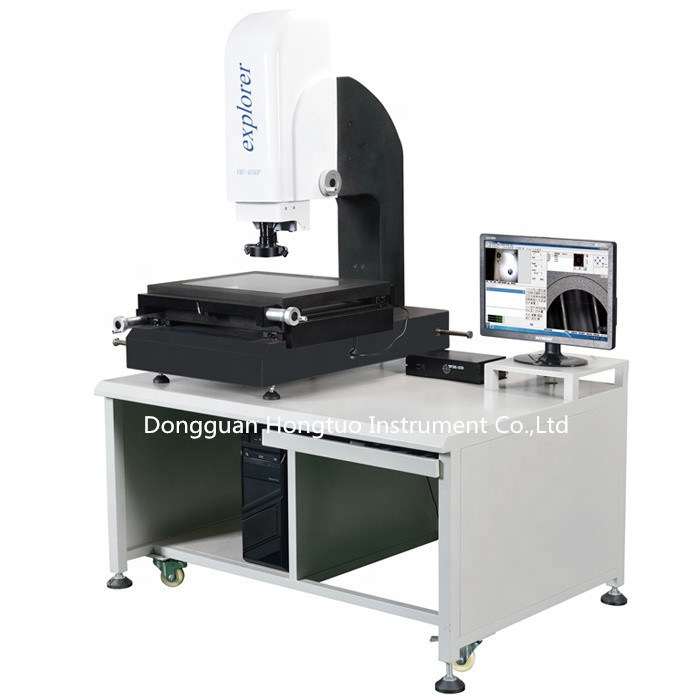

Macchina di misura ottica per coordinate per immagini industriali 3D CNC
Applicazione:
Lo strumento di misura per immagini rappresenta un salto qualitativo rispetto al proiettore di misura, ha promosso il metodo di misurazione industriale dal tradizionale contropunto di proiezione ottica alla misurazione dello schermo del computer basata sull'era dell'immagine digitale.
Specifiche:
| Modello | DH-2010F | DH-3020F | DH-4030F | DH-5040F | |
| Tavolo di lavoro | Dimensioni del tavolo in metallo (mm) | 350*220 | 450*350 | 550*450 | 700*600 |
| Dimensioni del tavolo in vetro (mm) | 230*130 | 330*230 | 430*330 | 530*430 | |
| Corsa asse X/Y (mm) | 200*100 | 300*200 | 400*300 | 500*400 | |
| Corsa asse Z | Spazio effettivo 245 mm, corsa di messa a fuoco 200 mm e distanza di lavoro 95 mm | ||||
| Tipo di azionamento | Azionamento a barra asse X/Y, azionamento asse ottico asse Z | ||||
| Peso (kg) | 170 | 260 | 300 | 500 | |
| Dimensioni (L)*(W)*(H) | 500*700*1100 | 600*750*1100 | 700*900*1150 | 850*1050*1200 | |
| Sistema di azionamento servo di misurazione | Risoluzione scala ottica: asse X/Y/Z 0,0005 mm (0,5 um) | ||||
| Precisione di misurazione: ≤3um + L/200 precisione di ripetibilità: ≤3um+L/200 (L è la lunghezza misurata, unità: mm) | |||||
| Il versatile processore dati può misurare punti, linee, cicli, cerchi, angoli, ecc. | |||||
| Sistema di immagini (Accessori standard) |
Telecamera: telecamera CCD a colori SONY 1/3" | ||||
| Ingrandimento obiettivo: 0,7-4,5X WD: 95 mm | |||||
| Può abbinare obiettivo 0,5x, ingrandimento totale: 15-115x | |||||
| Può abbinare obiettivo 2x, ingrandimento totale: 60-460x | |||||
| Sistema di illuminazione | Luce di superficie e luce di proiezione, luce fredda, lunga durata, luminosità regolabile, luce di superficie e luce di trasmissione utilizzano LED, alimentazione: 220/110V (AC), 50HZ 30W | ||||
