Guangdong Hongtuo Instrument Technology Co., Ltd.
 |
| Luogo di origine: | Dongguan, Cina |
| Marca: | DahoMeter |
| Certificazione: | ISO,SGS |
| Numero di modello: | CPJ-3015(Z) |
| Quantità di ordine minimo: | Un set |
|---|---|
| Prezzo: | USD3899 to USD4999 |
| Imballaggi particolari: | pacchetto di legno di esportazione standard |
| Tempi di consegna: | 5 giorni |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, |
| Capacità di alimentazione: | 300 serie al mese |
| Nome: | CPJ-3015 Macchine di misurazione ottica compatta raffreddata ad aria forzata per l'industria elettro | La dimensione del tavolo in vetro (mm): | 196X96 |
|---|---|---|---|
| Precisione di misurazione: | (3+L/50) μm | Test prima della consegna: | SÌ |
| Energia: | 1100-240V ((AC), 50/60HZ | Opzionale: | Mini stampante, rivelatore Edge, software M2D e così via. |

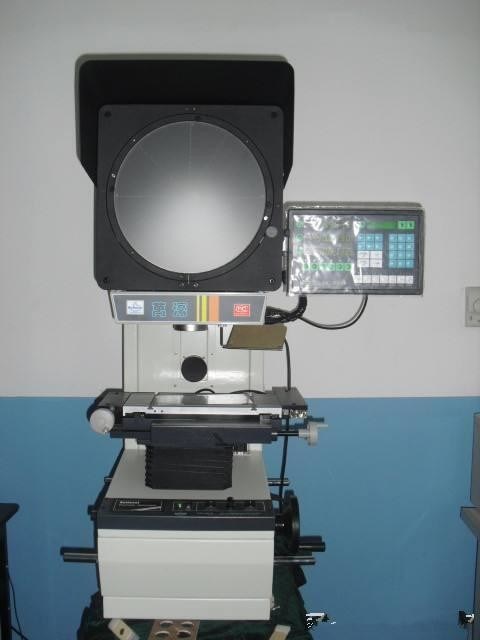

Macchine di misura ottiche compatte a raffreddamento ad aria forzata CPJ-3015 per l'industria elettronica
Semplice e intuitivo, alta efficienza. Può rilevare rapidamente tutti i tipi di sagome di contorno, dimensioni e modelli di superficie di pezzi di forma complessa, come viti, ecc.
Utilizzi:
1. Il proiettore di profili è utilizzato principalmente per la misurazione di parti meccaniche di lunghezza,
angolo, contorno e forma della superficie.
2. È ampiamente utilizzato in strumenti di misura, elettronica, macchinari aerospaziali, industria leggera, college, istituti di ricerca e reparti di misurazione e ispezione.
3. Questo strumento può ispezionare tutti i tipi di superfici e contorni di pezzi complessi, camme, filettature, ingranaggi, frese, ecc.
Specifiche:
| Modello | CPJ-3015 | ||||
| Tavolo | Dimensioni del tavolo in metallo (mm) | 340X152 | |||
| Dimensioni del tavolo in vetro (mm) | 196X96 | ||||
| Corsa asse X (mm) | 150 | ||||
| Corsa asse Y (mm) | 50 | ||||
| Corsa asse Z (mm) | 90 per messa a fuoco | ||||
| Precisione di misurazione | (3+L/50)µm | ||||
| Risoluzione (asse X, asse Y) | 0,0005 mm | ||||
| Dimensioni schermo (mm): | Ø 312 Area utilizzabile >Ø 300 (con linea di misurazione) | ||||
| Range di rotazione schermo: | 0°~360° | ||||
| Risoluzione angolo di rotazione | 1´ o 0,01° | ||||
| Lente | Ingrandimento | Opzione 10X | Opzione 20X | Opzione 50X | Opzione 100X |
| Campo visivo oggetto | Ø30 | Ø15 | Ø6 | Ø3 | |
| Distanza di lavoro | 77,7 mm | 44,3 mm | 38,4 | 25,3 | |
| Altezza max. pezzo | 80 mm | 80 mm | 80 mm | 80 mm | |
| Sistema di elaborazione dati | Sistema di elaborazione dati multifunzione DC-3000, visualizzato in inglese, può essere utilizzato per raccogliere dati e misurare punti, linee, cerchi, angoli e distanze | ||||
| Raffreddamento | Tramite tre ventole | ||||
| Illuminazione | Illuminazione di trasmissione e riflessione: lampada alogena 24V/150W. | ||||
| Alimentazione | 110V/220V (AC), 50/60HZ, Potenza totale = 400W | ||||
| Dimensioni | 780*780*1100 mm | ||||
| Peso | 180 kg | ||||
