Guangdong Hongtuo Instrument Technology Co., Ltd.
 |
| Luogo di origine: | Cina |
| Marca: | Hontotest |
| Certificazione: | ISO |
| Numero di modello: | DH-CNC-4030D |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | USD14,699.00-USD34,799.00 |
| Imballaggi particolari: | Custodia in legno di esportazione standard |
| Tempi di consegna: | Circa 3 giorni |
| Termini di pagamento: | L/C, D/A, D/P, T/T |
| Capacità di alimentazione: | 1000 set al mese |

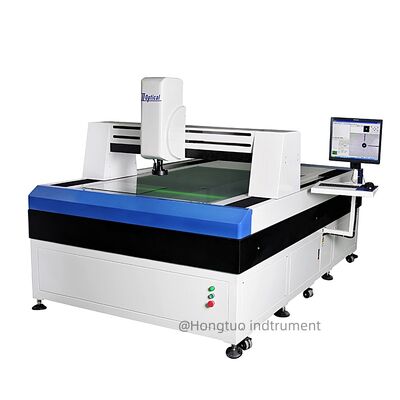

| Nome: | Strumento automatico di misurazione delle immagini a portale per l'ispezione dimensionale di pre | Sistema di illuminazione: | Luce di superficie e luce di proiezione, luce fredda, lunga durata, luminosità regolabile. |
|---|---|---|---|
| Sistema di immagini: | Fotocamera: ingrandimento video SONY CCD giapponese 30-230X | Tipo di unità: | Guida lineare di precisione degli assi X/Y/Z, azionamento con vite a ricircolo di sfere. |
| Corsa asse Z mm: | Lo spazio effettivo è di 245 mm, la corsa di messa a fuoco è di 200 mm, la distanza di lavoro è di 9 | Misurare il sistema di azionamento: | Risoluzione scala ottica: asse X/Y/Z 0,0005 mm (0,5 μm) |
Caratteristiche del prodotto:
1- Misurazione complessiva di alta precisione, controllo CNC dell'asse Z.
2.macchina ad alta precisione e resistenza:00 base in marmo/colonna verticale/piattaforma,alta precisione e buona stabilità.
3.XYZ asse di sbarramento sistema di guida di precisione di tipo V importato/sistema di trasmissione a vite a sfera di livello di rettifica importato, lunga durata di vita, buona stabilità.
4.Regola di griglia ad alta precisione 0,5 μm.
5Lenti ottiche a zoom continuo WM, fotogrammi diversi, ingrandimento diverso, non c'è bisogno di correzione dello zoom.
6.HD fotocamera CCD giapponese Sony, schermo di misura di alta qualità.
8.Programma controllato tre anelli otto area luce di superficie,LED luce di profilo,luce coassiale.Diversi prodotti con luce di colore diverso.
9- Dotato di maniglia di controllo, facile da usare ovunque.
10Il puntatore laser indica le posizioni di misura, il posizionamento rapido e la misurazione conveniente.
|
Modello della macchina |
DH-CNC-4030D |
DH-CNC-5040D |
DH-CNC-6050D |
DH-CNC-6080D |
|
|
Tavolo di lavoro |
Percorso dell'asse X/Ymm |
400*300 |
500*400 |
600*500 |
800*600 |
|
Percorso dell'asse Z mm |
Lo spazio effettivo è di 245 mm, il colpo di messa a fuoco è di 200 mm, la distanza di lavoro è di 95 mm. |
||||
|
Dimensione del tavolo mentale mm |
600*500 |
700*600 |
800*700 |
1000*800 |
|
|
Dimensione della tavola in vetro mm |
500*400 |
600*500 |
700*600 |
800*600 |
|
|
Tipo di azionamento |
Guida lineare di precisione per l'asse X/Y/Z, motore a vite a sfera di macinazione. |
||||
|
Sistema di azionamento di misura |
Risoluzione di scala ottica:asse X/Y/Z 0,0005 mm ((0.5(μm) |
||||
|
Accuratezza di misura:≤ 3accuratezza di ripetibilità μm+L/200:≤ 3μm+L/200 |
|||||
|
Servomotore ad alte prestazioni ad asse Z, doppio sistema di controllo a circuito chiuso. |
|||||
|
Sistema di immagine |
Fotocamera:SONY CCD video giapponese ingrandimento 30-230X |
||||
|
Len:obiettivo zoom ad alta definizione/ingrandimento continuo 0,7-4,5X Può abbinare l'obiettivo a 0.5X, ingrandimento totale: 15-115X Può abbinare l'obiettivo 2X, ingrandimento totale: 60-460X |
|||||
|
Sistema di illuminazione |
Luce di superficie e luce di proiezione, luce fredda, lunga durata, luminosità regolabile. |
||||
|
Dimensione esterna della macchina |
700*900*1650 |
1100*1000*1650 |
1300*1600*1650 |
1300*1800*1650 |
|
|
Peso in kg |
800 |
1000 |
2000 |
2600 |
|
