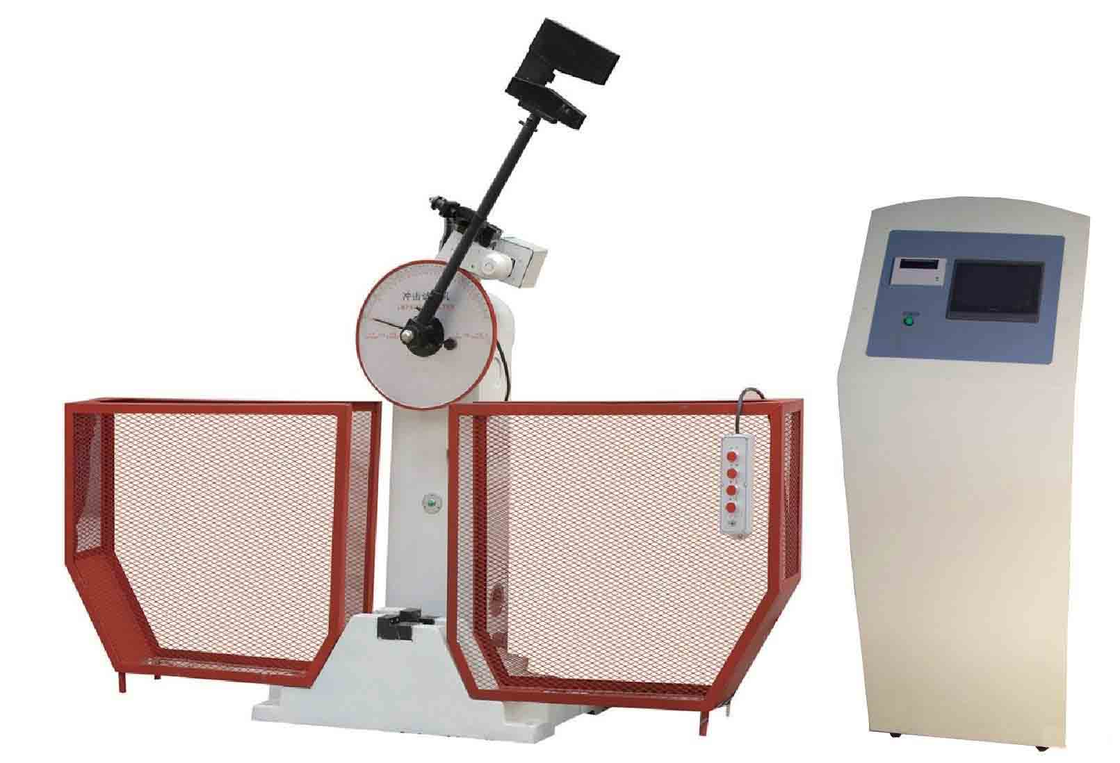

Pendolo Digitale con Display per Test di Impatto su Film Plastici e Materiali di Imballaggio

1. Breve Introduzione

La macchina per prove di impatto digitale con display touchscreen è un nuovo tipo di macchina per prove di impatto lanciata dalla nostra azienda. Dopo continui aggiornamenti tecnici e miglioramenti negli ultimi anni, il prodotto ha raggiunto un livello tecnologico avanzato a livello nazionale e gli utenti sono stati coinvolti nei settori della metallurgia del ferro e dell'acciaio, della produzione di macchinari, delle università, degli istituti di ricerca e altri campi. I prodotti vengono anche esportati in Australia, India, Malesia, Turchia, Brasile e altri paesi, ottenendo il plauso degli utenti nazionali ed esteri.

2. Applicazione

Questa macchina è adatta per la metallurgia meccanica, l'aerospaziale, le università, gli istituti di ricerca e altri campi per misurare il valore di tenacità all'impatto dei materiali metallici e la resistenza all'impatto dei materiali metallici sotto carico dinamico.

3. Introduzione alle Funzioni di Base

Semi-automatico: Si preleva manualmente il pendolo durante il test, si scarica manualmente il materiale al termine, quindi si procede allo scarico e all'impatto. Al termine dell'impatto, il dispositivo preleva automaticamente il pendolo. L'area di impatto e la tenacità all'impatto verranno visualizzate nel sistema dopo ogni esperimento. I tre test costituiscono un gruppo e il sistema calcola automaticamente il valore medio delle tre energie di impatto al completamento di un gruppo.

Funzione di archiviazione:Può archiviare 100 set di dati sperimentali, inclusi nome del test, valore originale del test, valore medio, ora del test e altre informazioni.

Funzione di stampa:(Opzionale) Stampa i dati del test corrente tramite una microstampante.

Energia multilivello:Il dispositivo supporta più martelli di diversi livelli di energia.

4. Condizioni di Lavoro

1) Temperatura ambiente nell'intervallo 10-35°C;

5. Specifiche

1) Energia di impatto: 300J, 150J

2) Intervallo della scala del quadrante e valore di divisione:

3) Coppia del pendolo

4) Angolo pre-pendolo: 150°

5) Distanza dal centro del pendolo al punto di impatto (centro di prova): 750MM

6) Velocità di impatto: 5.2M/S

7) Interasse del supporto del campione: 40MM

8) Raggio dell'estremità del supporto del campione: 1-1.5MM

9) Angolo di supporto del supporto del campione: 0°

10) Raggio dell'arco del coltello di impatto: 2-2.5MM

11) Angolo tra le due facce inclinate del coltello di impatto: 30°

12) Spessore della lama di impatto: 16MM

13) Specifiche del campione: 10 * 10 * 55MM

14) Peso della macchina di prova: circa 500KG

15) Dimensioni della macchina di prova: 2124*600*1340MM

16) Alimentazione: sistema trifase a tre fili 50HZ380V180W (motore principale)

6. Configurazione standard

1) L'unità principale: una.

2) Pendolo:

Specifiche, pendolo grande 300J, pendolo piccolo 150J.

Quantità, uno ciascuno, due in totale.

3) Modello di interasse: Specifiche, L=40. Quantità, uno.

4) Blocco centrale del campione: specifiche, L = 40 (tipo V. U). Quantità, uno.

5) Lo sganciatore: quantità, uno.

6) Fermo mobile: Specifiche, S = 30. Quantità, uno.

7) Chiave esagonale: Specifiche, S=14. Quantità, uno.

8) Vite angolare di terra: Specifiche, M16 × 200. Quantità, quattro set.

9) Le ganasce (incluso il supporto): Quantità, un set. Nota che sono installate sull'unità principale.

10) Un set di tavolo LCD touchscreen.
