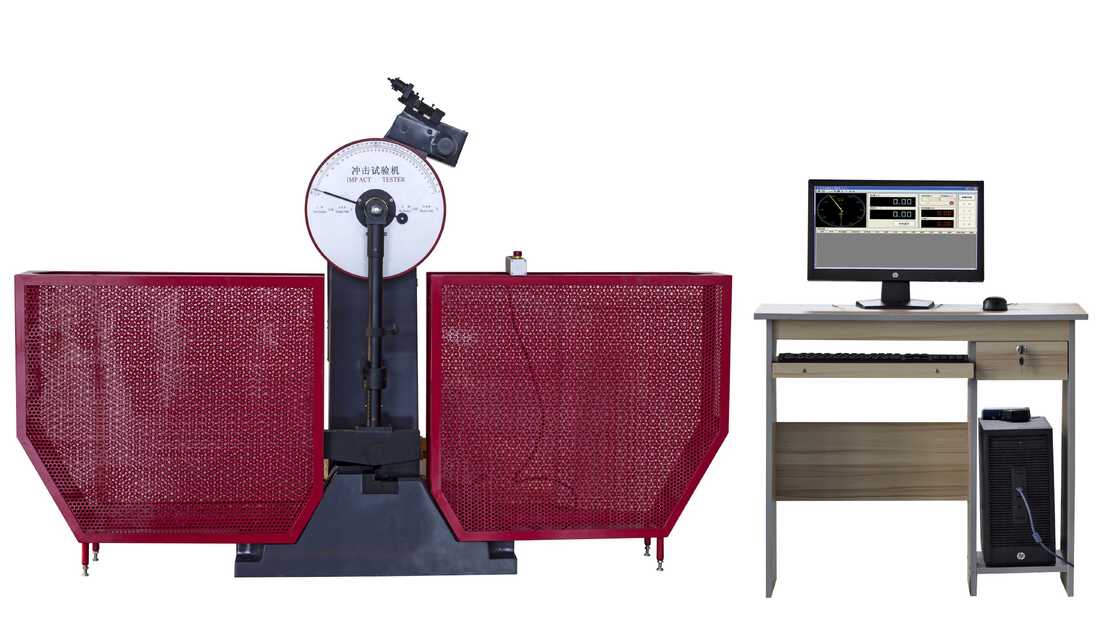

Pendolo di prova d'urto controllato da computer per film plastici e materiali di imballaggio

I. Performance Descrizione:

La macchina di prova d'urto DB-300C viene utilizzata per misurare la resistenza all'urto dei materiali metallici sotto carico dinamico, al fine di giudicare la qualità dei materiali sotto carico dinamico.

La macchina è una macchina di prova semi-automatica a controllo microcomputer con funzionamento semplice ed elevata efficienza di lavoro. È controllata elettricamente dal sollevamento del pendolo, dal pendolo d'urto e dal pendolo di scarico, e può utilizzare l'energia residua del provino di prova per sollevare automaticamente il pendolo per prepararsi al test successivo.

II. Caratteristiche tecniche:

1. La macchina è una macchina di prova semi-automatica a schermo microcomputer, che utilizza il controllo microcomputer PC, può ottenere sollevamento - impatto - misurazione - funzionamento - display digitale su schermo - stampa e altre operazioni microcomputer, alta efficienza, alta precisione di prova. Dopo l'impatto del provino, l'energia residua viene utilizzata per sollevare automaticamente il pendolo, in modo da prepararsi per il test successivo. L'operazione è semplice e l'efficienza di lavoro è elevata. Soprattutto nei laboratori di test d'urto continui e in un gran numero di test d'urto nelle industrie metallurgiche, di produzione meccanica e di altro tipo, può riflettere i suoi vantaggi. Il computer può calcolare e visualizzare il lavoro di assorbimento dell'urto del materiale, l'angolo di sollevamento del pendolo e il valore medio del test. In base alle esigenze degli utenti, è possibile anche la trasmissione remota dei dati.

operazioni microcomputer, alta efficienza, alta precisione di prova. Dopo l'impatto del provino, l'energia residua viene utilizzata per sollevare automaticamente il pendolo, in modo da prepararsi per il test successivo. L'operazione è semplice e l'efficienza di lavoro è elevata. Soprattutto nei laboratori di test d'urto continui e in un gran numero di test d'urto nelle industrie metallurgiche, di produzione meccanica e di altro tipo, può riflettere i suoi vantaggi. Il computer può calcolare e visualizzare il lavoro di assorbimento dell'urto del materiale, l'angolo di sollevamento del pendolo e il valore medio del test. In base alle esigenze degli utenti, è possibile anche la trasmissione remota dei dati.

2. La macchina principale della macchina di prova ha una struttura a colonna a supporto singolo, un pendolo sospeso a sbalzo e un pendolo di tipo C;

3. La lama d'urto è fissata con viti, facile da sostituire;

4. Supporto per il provino di tipo a trave semplicemente appoggiata;

5. La macchina ospite è dotata di perno di sicurezza e rete di protezione di sicurezza;

6. Scatola di controllo manuale e controllo computerizzato, secondo le istruzioni per completare l'intero processo di pendolo, impatto, pendolo automatico, nuovo test d'urto.

7. La macchina di prova è conforme a GB/ t3803-2002 "ispezione della macchina di prova d'urto a pendolo" e conduce test d'urto su materiali metallici secondo GB/ t229-2007 "metodo di prova d'urto a pendolo Charpy per materiali metallici".

III. Tecnici Indicatori:

1. Energia d'urto: 300J 150J

2. Velocità d'urto: 5,2 m/s

3, angolo del pendolo: 150 °

4. Interasse del supporto del provino: 40 mm

5. Angolo arrotondato della ganascia del supporto: R1,0~1,5 mm

6. Angolo arrotondato della lama d'urto: R2,0~2,5 mm (R8 mm)

7. Distanza dal centro del pendolo al punto d'impatto: 750 mm

8. Dimensioni standard del provino: 10 x 10 (7,5 o 5) x 55 mm

9. Momento del pendolo: M=160,7695 N.m 80,3848 N.m

10. Alimentazione e potenza: trifase a quattro fili 50Hz 380V 5A

11. Dimensioni complessive: 2200 x 650 x 1900 mm

12, precisione dell'angolo: 0,1 °

13. Peso: circa 500 kg

14. Condizioni ambientali: nessun mezzo corrosivo, nessuna vibrazione e nessuna forte interferenza elettromagnetica nell'ambiente circostante.

IV. Configurazione principale dell'attrezzatura

1. Computer host: 1Set

2. Pendoli da 150J e 300J rispettivamente;

3. Motore (montato sulla macchina principale): 1 Set

4. Chiave a brugola S=12 (sede chiave per vite di bloccaggio) 1 pezzo;

5. Regolatore di supporto: 1 pezzo

6. Dispositivo di centratura del provino: 1 Set

7. Smontatore (per cambio pendolo): 1 set

8. Piedini: 4 set

9. Ferro inclinato regolabile: 4 pezzi

10. Rete di protezione di sicurezza: 1 set

V. Descrizione della misurazione e del controllo

1. Computer marca Hp

2. Stampante HP

3. Il sistema operativo Windows è la piattaforma di lavoro con display su schermo e funzionamento del mouse.

4. Il software supporta più pendoli.

5. Registra la resistenza all'urto, l'energia d'urto, ecc. Possono essere calcolati anche i valori medi massimi e minimi e le deviazioni standard.

6. Elaborazione automatica dei dati sperimentali e misurazione automatica del periodo di oscillazione

7. Tutti i parametri di sistema sono aperti e gli operatori a livello utente hanno una piena comprensione del nucleo del sistema.

8. Funzione di analisi dati perfetta, adatta a tutti i tipi di analisi dati complessi.

9. Dispone di un sistema operativo file completo. Documenti di report di prova, documenti di campioni, ecc.

10. I dati di prova vengono memorizzati in formato codice ASC e possono essere rielaborati dall'utente con qualsiasi software commerciale generale di report e elaborazione testi.

11. Un singolo computer con schede AD, I/O e altre schede può soddisfare le esigenze di misurazione e controllo di più macchine di prova.

Supporta tutti i tipi di stampanti commerciali generali per memorizzare i dati di prova in formato codice ASC, e qualsiasi software commerciale generale di report e elaborazione testi può essere utilizzato per rielaborare i dati di prova per gli utenti.
